Cuáles son los interruptores de presión diferencial

Un interruptor de presión diferencial es un dispositivo que utiliza una presión de aire diferencial para operar un interruptor eléctrico en un punto de actuación preestablecido. Esta puede ser la diferencia entre dos presiones positivas o dos negativas, una de cada una, una positiva y una atmosférica o una negativa y una presión atmosférica. El interruptor eléctrico se puede utilizar para encender o detener motores o ventiladores, abrir o cerrar amortiguadores o persianas, encender una señal de advertencia, alarmas audibles, etc.

¿Cómo funcionan los interruptores de presión diferencial?

Algunos modelos emplean métodos para transmitir el movimiento del diafragma al botón del interruptor de encendido.

Cuando se produce un cambio en la presión diferencial entre los dos lados del diafragma, el diafragma de resorte se mueve, transmitiendo una fuerza a un interruptor de presión. El interruptor puede ser diseñado para aumentar o disminuir la presión diferencial.

El movimiento del diafragma es resistido por un resorte calibrado. Este resorte Determina el rango de presión diferencial dentro del cual el movimiento del diafragma activará el interruptor eléctrico. El Punto de accionamiento se establece ajustando la compresión o tensión del resorte.

La línea de interruptores de presión diferencial de Lefoo incluye opciones para varias aplicaciones, lo que garantiza la estabilidad adecuada para su aplicación.

Estos interruptores de presión son ideales para;

• Vacío o sobrepresión de la Cámara de seguimiento

• Monitoreo y control de procesos sensibles a la presión

• Filtro/Nivel de Monitoreo

• Monitoreo de flujo

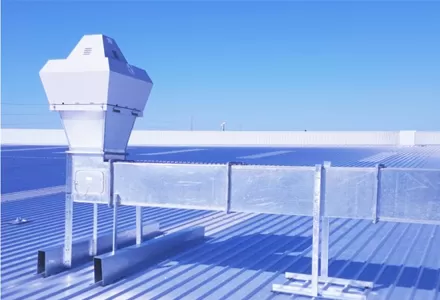

• Sistemas de aire acondicionado

¿Dónde se utiliza la medición de presión diferencial?

La medición de presión diferencial es ampliamente utilizada en aplicaciones domésticas e industriales. A menudo es la base de otras mediciones como flujo, nivel, densidad, viscosidad e incluso temperatura. Los más comunes son el nivel y el flujo.

La medición de flujo es una de las aplicaciones más comunes para los transmisores de presión diferencial. Midiendo la diferencia en la presión del fluido a medida que el fluido fluye a través de un tubo, es posible calcular el caudal.

Los medidores de flujo de presión diferencial tienen un elemento primario y uno secundario. En términos generales, el elemento primario está diseñado para producir una diferencia de presión a medida que aumenta el flujo. Hay muchos tipos diferentes de elementos primarios, siendo los más comunes la placa de orificios, la boquilla de flujo y el tubo de Pitot.

El elemento secundario del caudalímetro es el transmisor de presión diferencial. Está diseñado para medir la presión diferencial producida por el elemento primario con la mayor precisión posible. En particular, es importante que la medición de presión diferencial no se vea afectada por cambios en la presión del fluido, la temperatura u otras propiedades tales como la temperatura ambiente.

Un buen transmisor de presión diferencial garantizará que la presión diferencial se mida con precisión independientemente de otros parámetros variables de manera confiable y transmite una señal para representar la presión diferencial. En el caso de un transmisor de flujo de presión diferencial, la señal de salida también puede incluir Extracción de raíz cuadrada. Aunque es común hoy en día que esta función se lleve a cabo en una computadora de flujo del sistema Dcs.

Es probable que la señal de salida del transmisor de presión diferencial sea de 4-20mA, pero también puede incluir comunicaciones digitales como HART, Profibusm Fieldbus, Modbus 485 RTU o uno de muchos otros protocolos de comunicación. El propósito es proporcionar una señal eléctrica para la transmisión a un instrumento de control de proceso remoto.
