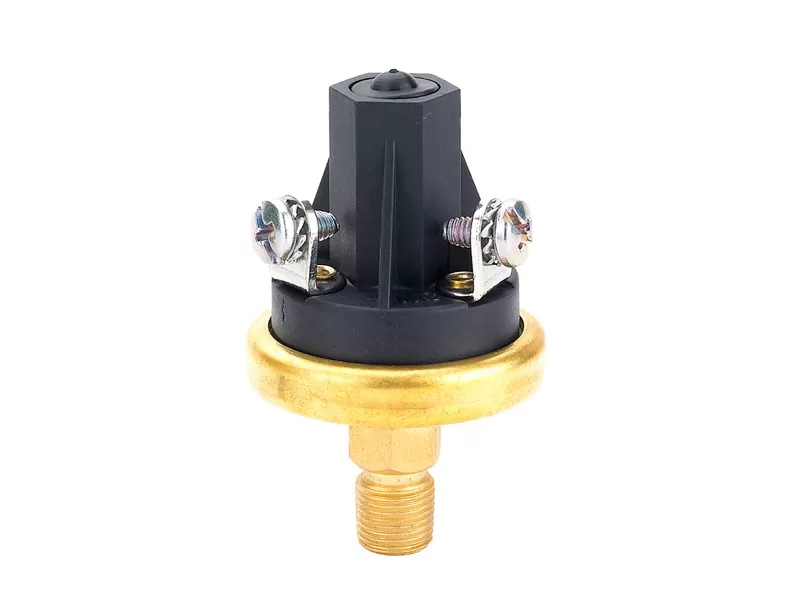

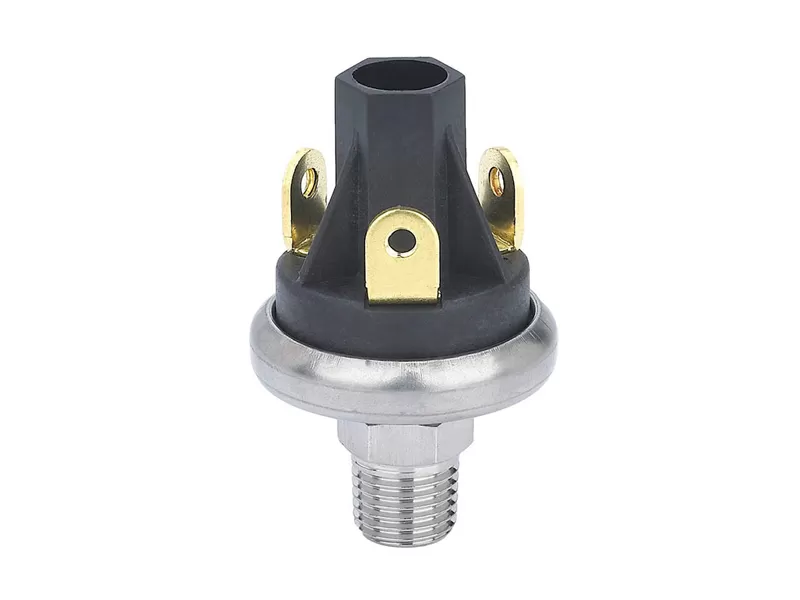

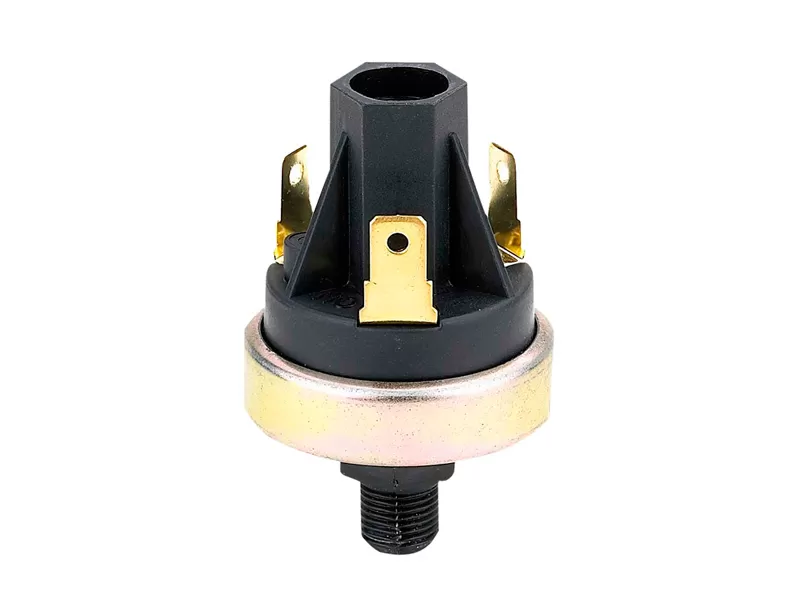

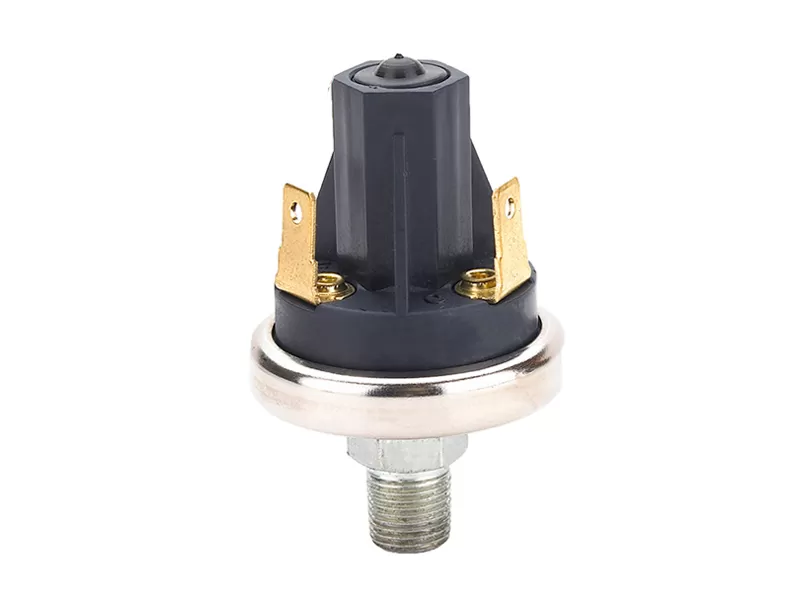

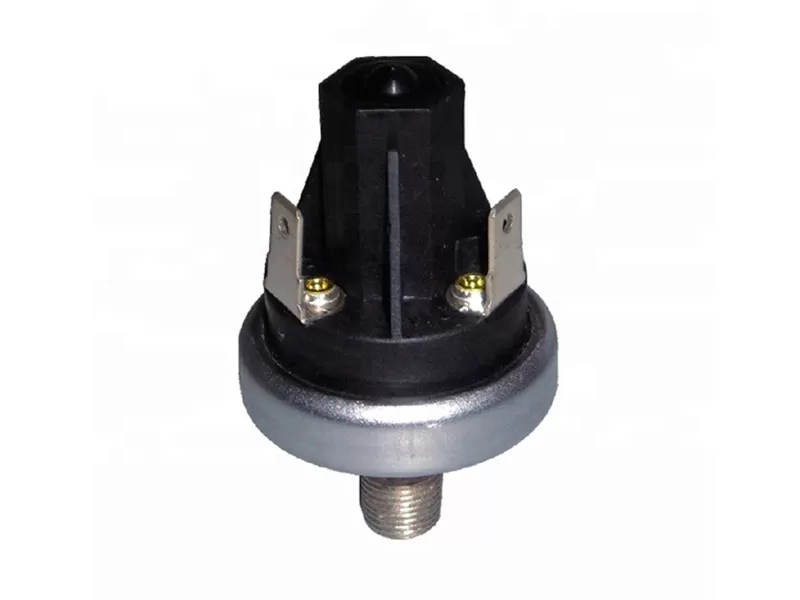

Los interruptores de presión LF20-H son robustos, compactos y están diseñados para funcionar en entornos hostiles a diversas presiones. El interruptor está calibrado de fábrica, pero en el caso de que se necesite un ajuste en el campo, el interruptor ofrece un tornillo de ajuste para facilitar cualquier ajuste preciso requerido. El diafragma estándar empleado es poliimida, lo que lo hace compatible con muchos gases y líquidos. Hay varios otros materiales de diafragma disponibles que hacen que el interruptor sea compatible con muchos medios. Hay varias terminaciones eléctricas disponibles, incluidas pestañas y un conector de paquete métrico que forma un sello hermético cuando se conecta.
| Modelo | LF20-H |
| Medios de comunicación | Aire, agua, aceites de motor, aceites de transmisión, combustibles de chorro de hidrocarburos y otros medios similares |
| Punto de presión | Conjunto de fábrica de 10 a 400psi |
| Max presión de funcionamiento | 500 psi |
| Presión a prueba | 2000 psi |
| Presión de explosión | 4000 psi |
| Rango de temperatura de opeación | -40 °C a 120 °C |
| Tipo de interruptor | Acción directa, contacto de la cuchilla |
| Calificación eléctrica | Resistivo: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| Inductivo: 1AMP-120VAC, 0.5AMP-240VAC | |
| Arreglo de contacto | SPST-NO, NC, SPDT |

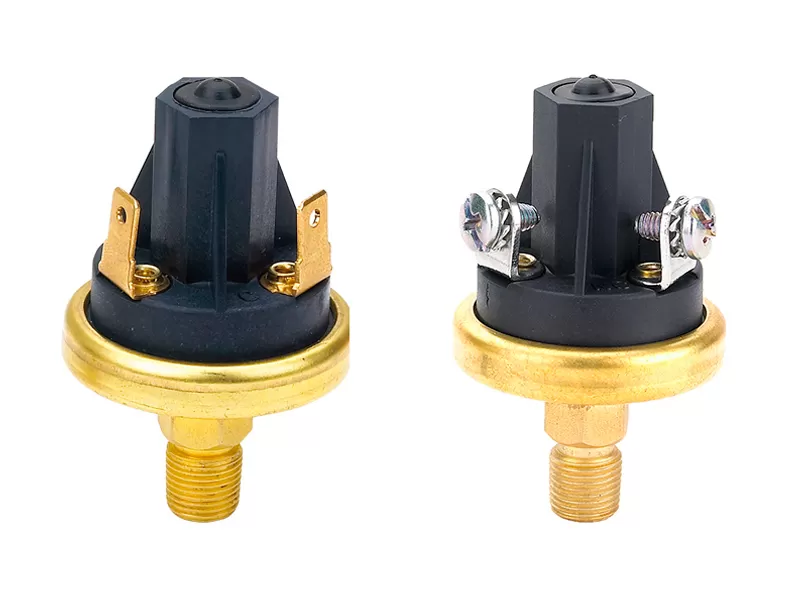

| Terminal | #8-32 tornillos, hoja de 1/4, Metri-Pack |
| Conexión | 1/8 "NPT macho, 1/4" NPT macho, G1/8 "macho, G1/4" macho |
| Opciones | Tamaños de conector base, cables de cable, circuito dual NO/NO y circuito dual NC/NC |
Conversión: 1kgf/cm² = 14.2psi 1bar = 14.5psi
| Número | Conjunto de presión Rango de punto | Circuitos | Material base | Conexión | Terminales | Cubierta |
| 0 | / | / | / | / | / | Ninguno |
| 1 | 10-35psi ± 3psi | SPST-NC | / | 1/8NPT | Hoja 1/4 | Funda A |
| 2 | 35-75psi ± 7psi | SPST-NO | Acero chapado | 1/4NPT | #8-32 tornillos | Funda B |
| 3 | 75-150psi ± 10psi | SPDT-NO-C-NC | Acero inoxidable | R1/8 | Cables de cable | / |
| 4 | 150-250psi ± 20psi | SPST-NO (ajustable) | / | R1/4 | / | / |
| 5 | 250-400psi ± 50psi | SPDT-NO-C-NC(NO ajustable) | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
El diafragma de poliimida no es adecuado para el agua, si el cliente debe utilizar el interruptor de presión en el agua, póngase en contacto con la fábrica.
