La válvula de retención de diafragma adopta el diseño de diafragma magnético y se utiliza principalmente en unidades de refrigeración, gabinetes comerciales o pequeños acondicionadores de aire centrales y equipos de refrigeración. Se puede aplicar al lado de descarga y al lado de succión de los compresores en piezas de alta temperatura y alta presión; el diseño de la Guía Interna hace que la válvula de retención no esté limitada por el ángulo de instalación; la función de la válvula de retención es controlar el flujo unidireccional de refrigerante y evitar el reflujo.
La válvula recubierta de película adopta un sellado flexible, las fugas en la dirección inversa son insignificantes.
Mínima resistencia al flujo, la pérdida de presión es insignificante.
Línea recta, tamaño pequeño, peso ligero, ángulo de instalación ilimitado.
Se instala un filtro en el cuerpo de la válvula, con función de válvula de retención y filtro.
Compatible con refrigerante alfluorado y aceite.
General | Valor |
Medio | Refrigerante fluorado como R22, R134a, R410A y aceite. |
Temperatura DE TRABAJO | -40 °C ~ 120 °C |
Max presión de trabajo | 5.5MPa (depende del modelo) |
Posición de instalación | Cualquier dirección (la dirección del fluido se indica como flecha) |

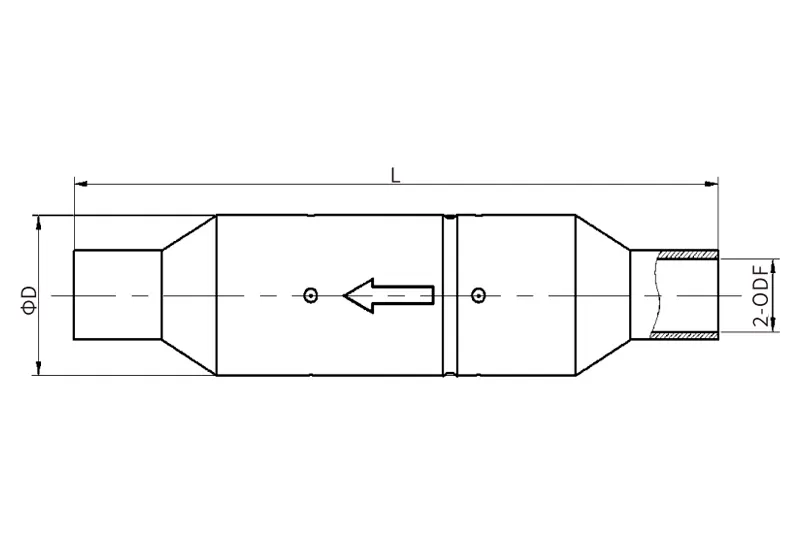

Modelo | ODF (EN) | D (Mm) | L (Mm | Densidad del filtro (Malla) | Max trabajando Presión (KPa) | Refrigerar la capacidad R404A(KW) |
LFDCV-4 | 1/4 | 22 | 102 | 40 | 5500 | 6,8 |
LFDCV-6 | 3/8 | 22 | 102 | 40 | 5500 | 14,2 |
LFDCV-8 | 1/2 | 29 | 127 | 40 | 5200 | 38,2 |
LFDCV-10 | 5/8 | 29 | 127 | 40 | 5200 | 42,6 |
LFDCV-12 | 3/4 | 41 | 178 | 40 | 4100 | 79,7 |
LFDCV-14 | 7/8 | 41 | 178 | 40 | 4100 | 108,5 |
LFDCV-18 | 1-1/8 | 54 | 213 | 40 | 4000 | 188,5 |
LFDCV-22 | 1-3/8 | 67 | 238 | 40 | 4000 | 232,8 |
LFDCV-26 | 1-5/8 | 80 | 267 | 40 | 3000 | 397,7 |
LFDCV-34 | 2-1/8 | 92 | 305 | 40 | 3000 | 691,1 |
LFDCV-42 | 2-5/8 | 105 | 330 | 40 | 3000 | 927,3 |
LFDCV-50 | 3-1/8 | 105 | 330 | 40 | 3000 | 1262,5 |
