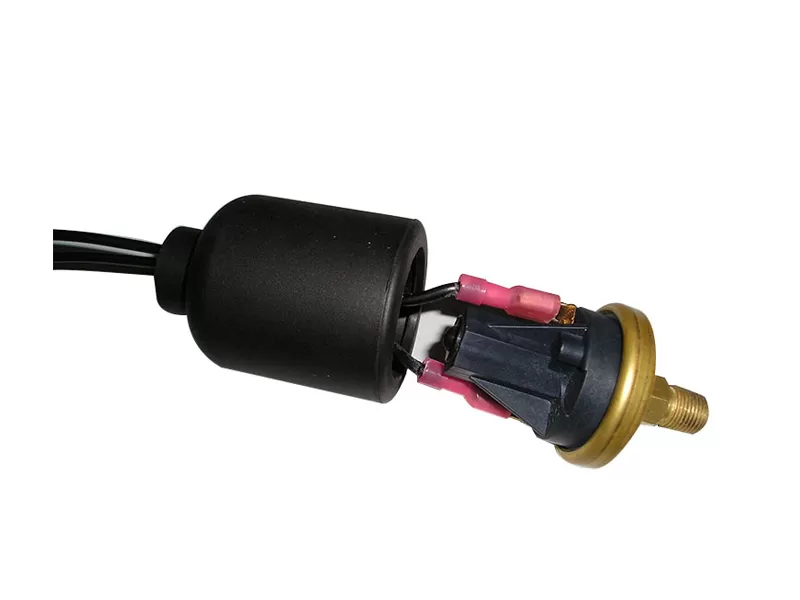

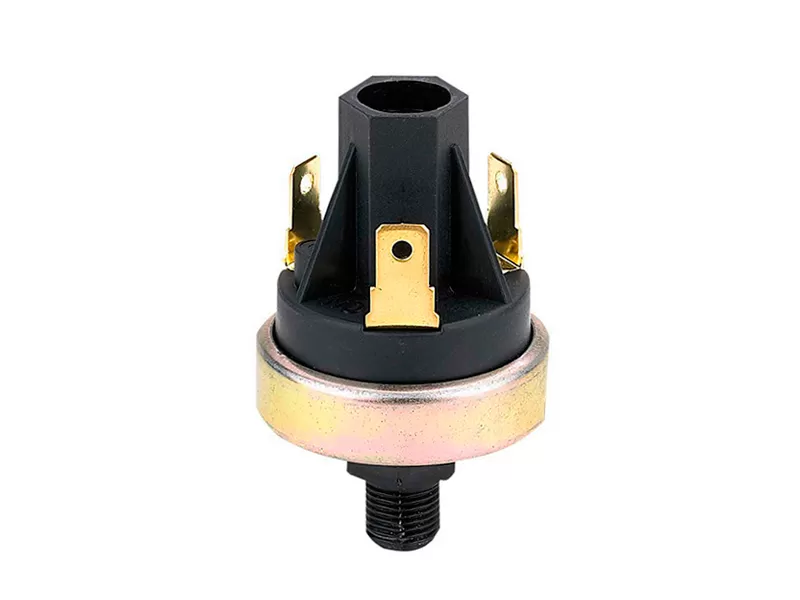

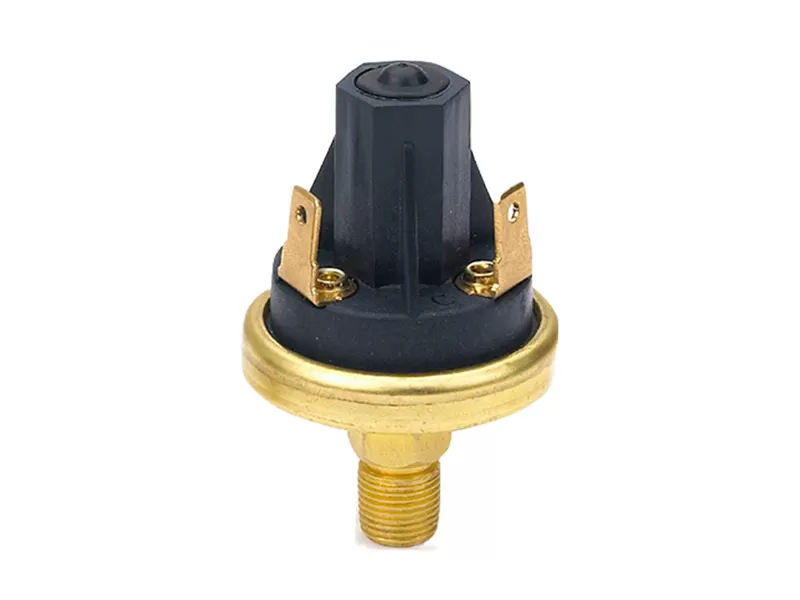

LF20-V interruptor de vacío está diseñado específicamente para soportar aplicaciones de trabajo extendido. Este interruptor es el conjunto de factores y. Cuenta con un diafragma de goma de fluorosilicona para compatibilidad con una amplia variedad de fluidos y varias terminaciones, incluido un conector Metri-Pack que forma un sello hermético cuando se conecta. Entre los beneficios de diseño sobresalientes se encuentran su construcción duradera, tamaño compacto e integridad mejorada del punto de ajuste.
| Modelo | LF20-V |
| Medios de comunicación | Aire |
| Punto de presión | Factor y configurado de 1,1 a 22 pulgadas/Hg de vacío |
| Max presión de funcionamiento | 30 in/Hg vacío |
| Presión de explosión | 150 psi |
| Rango de temperatura de opeación | -40 °C a 120 °C |
| Tipo de interruptor | Acción directa, contacto de la cuchilla |
| Calificación eléctrica | Resistivo: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| Inductivo: 1AMP-120VAC, 0.5AMP-240VAC | |
| Arreglo de contacto | SPST-NO, NC |
| Terminal | #8-32 tornillos, hoja de 1/4, Metri-Pack |
| Conexión | 1/8 "NPT macho, 1/4" NPT macho, G1/8 "macho, G1/4" macho |
| Material | Contacto: Aleación de plata, chapado en oro; Base: Acero chapado; Cubierta: Poliéster reforzado Glaee; Diafragma: elastómero de fluorosilicona |

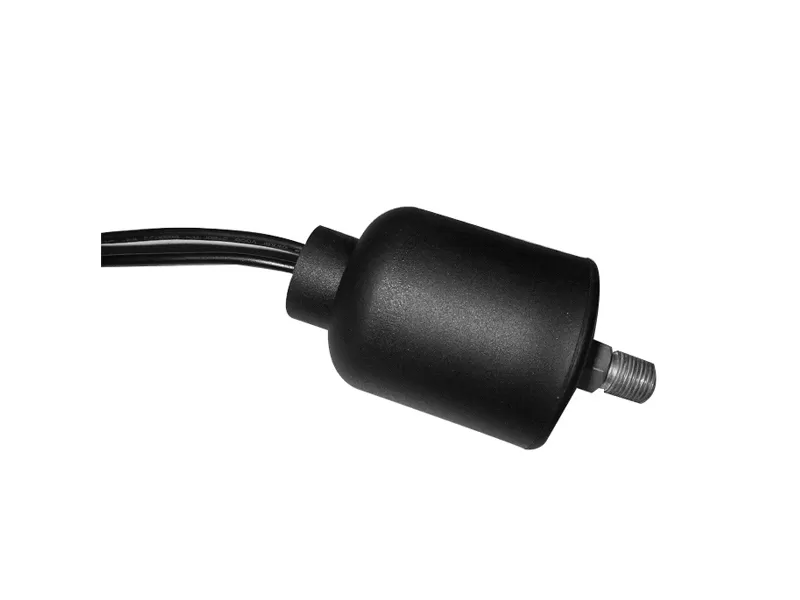

| Opciones | Varios tamaños de conector base, cables de cable (en maceta y sellados) |
Conversión: 1kgf/cm² = 14.2psi 1bar = 14.5psi 1 pulgadas/Hg = 0.49psi
| Número | Rango de punto de ajuste de presión | Circuitos | Material base | Conexión | Terminales | Cubierta |
| 0 | / | / | / | / | / | Ninguno |
| 1 | 1,1-3 "Hg (15-41" H20) ± 0,5 "Hg | SPST-NC | Barss | 1/8NPT | Hoja 1/4 | Funda A |
| 2 | 4-8 "Hg ± 1" Hg | SPST-NO | Acero chapado | 1/4NPT | Tornillos #8-32 | Funda B |
| 3 | 9-17 "Hg ± 2" Hg | / | Acero inoxidable | R1/8 | Cables de cable | / |
| 4 | 18-22 "Hg ± 3" Hg | / | / | R1/4 | / | / |
| 5 | / | / | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
