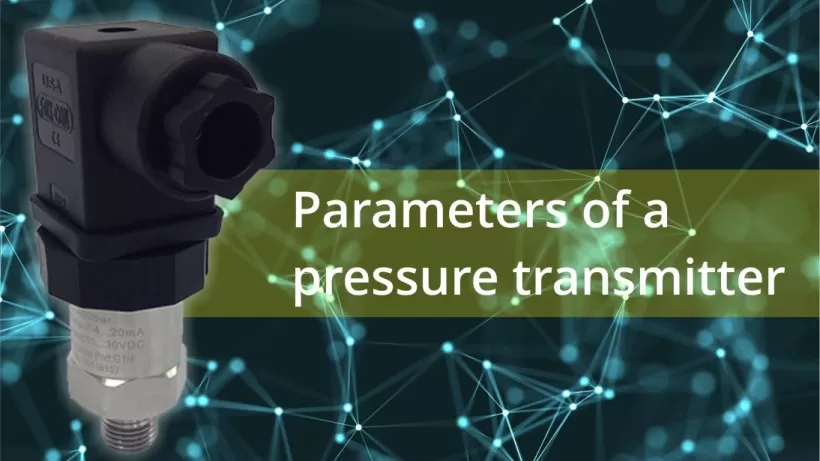

Parámetros de un transmisor de presión

Un transmisor de presión opera en procesos extremadamente complejos e importantes en diversas aplicaciones. Su actuación ofrece una respuesta a una serie de puntos a vigilar, pero para eso hay que entender un montón de conceptos. Entre estos conceptos, siga los más importantes.

Rango: es el límite de medición y cubre de la presión mínima a la máxima que el transmisor puede medir, por ejemplo, de 0 a 5080 mmH2O. El rango máximo es de 5080 mmH2O.

Cero: esta es la presión más baja a la que se ha calibrado el transmisor.

URL (límite de rango superior): Esta es la presión más alta que el transmisor se ha establecido para medir, respetando el límite de rango superior del sensor.

LRL (límite de rango inferior): esta es la presión más baja que el transmisor ha establecido para medir, respetando el límite inferior del rango del sensor.

Span (rango calibrado): el rango de trabajo en el que se realiza la calibración se conoce como tramo, por ejemplo, de 500 a 3000 mmH2O, donde el tramo es de 3000 a 500 = 2500 mmH2O. Span es lo mismo que URL - LRL.

Supresión cero (es la cantidad por la que el valor más bajo excede el valor de presión cero): La supresión ocurre cuando el transmisor indica un nivel por encima del real. En las mediciones de nivel donde el transmisor no está instalado al mismo nivel que su toma de corriente alta y hay una necesidad de compensar la columna de líquido en la toma del transmisor. Este tipo de instalación es necesaria cuando el transmisor se encuentra en un nivel inferior, que en la práctica es el medio de elección para facilitar el acceso, la visualización y el mantenimiento. En este caso, se forma una columna de líquido a la misma altura que el líquido dentro del enchufe de impulso y el transmisor indicará un nivel por encima del real. Esto debe tenerse en cuenta y se denomina supresión cero.

Elevación cero (es la cantidad por la cual el valor de presión cero excede el valor más bajo): en tanques cerrados y el transmisor de presión diferencial se encuentra debajo de su toma de corriente Hi y no hay sello líquido en el zócalo bajo, la columna La cantidad de líquido aplicado al Zócalo Hi debe ser compensada, Haciendo así supresión cero. Si el líquido está sellado en el zócalo de baja presión, se requiere compensación en ambas columnas de líquido aplicadas al Zócalo Hi y al Zócalo bajo. Esto se llama elevación cero.

Turno Cero: Este es un error constante en todas las mediciones y puede ser un error positivo o negativo. Puede ocurrir por diversas razones, como cambios de temperatura, choques mecánicos, diferentes potenciales, conexión a tierra inadecuada, etc.

Cambio de giro: La derivación de un cambio en la relación entrada/salida se denomina Cambio de tramo. Un error de amplitud puede ir seguido o no de un error de compensación. Normalmente, los errores de calibración implican solo errores de intervalo y son menos comunes que los que implican errores de amplitud y cero al mismo tiempo. La gran mayoría de los casos en transmisores cambian a cero.

Histéresis: es el fenómeno en el que la salida del transmisor de presión difiere de la misma entrada aplicada, dependiendo de la dirección en la que se aplica la señal de entrada, es decir, si está subiendo o bajando. Normalmente, el transmisor de presión se calibra usando las secuencias de alcance 0, 25, 50, 75, 100, 75, 50, 25 y 0%.

Repetibilidad: Este es el porcentaje máximo de compensación con el que se indica la misma medición y todas las condiciones se reproducen exactamente de la misma manera.

Turndown (TD) o Rangeability: es la relación entre la presión máxima (URL) y la presión medida mínima (amplitud mínima calibrada). Por ejemplo, un rango de transmisor es 0-5080 mmH2O y se usará a 10: 1, lo que indica qué transmisor medirá de 0 a 508 mmH2O. TD = URL / Span calibrada.

Presión absoluta: un valor medido en condiciones de vacío, es decir, sin presión, también conocido como cero absoluto.

Manómetro o manómetro: presión atmosférica.

Presión diferencial: La Presión medida contra una referencia.

Presión estática o de Línea: presión sobre una línea de presión donde existe un flujo de fluido. Es la presión de proceso aplicada a ambos enchufes de un transmisor diferencial.

Presión hidrostática: Presión ejercida por un líquido debajo de la superficie debajo de él.

Error total probable (ETP): Todos los transmisores, independientemente del fabricante, tienen un error dependiendo de varios puntos. Este error se conoce como Error total probable (ETP) y depende de ciertas condiciones:

• Variación de la temperatura ambiente;

• Presión estática;

• Variación de la tensión de suministro;

• Span calibrado;

• URL del transmisor;

• Rango del transmisor;

• Material de construcción;

• Etc.
