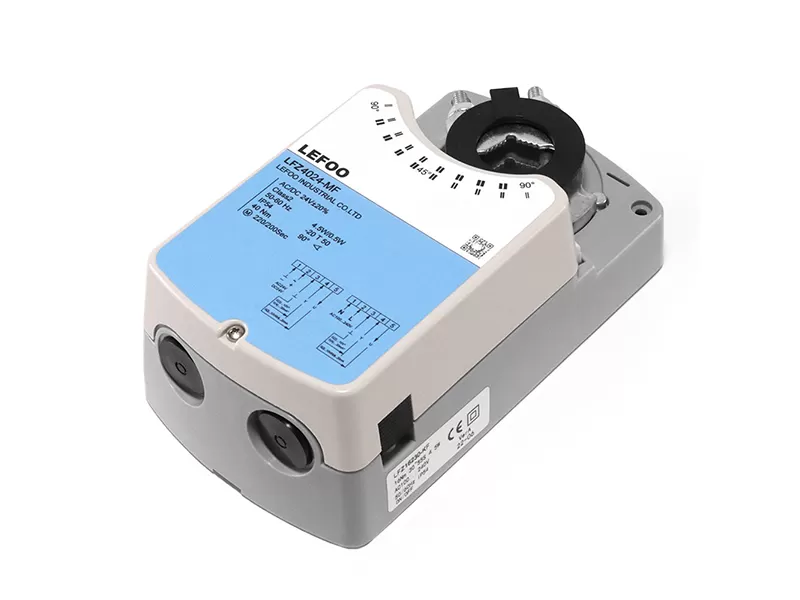

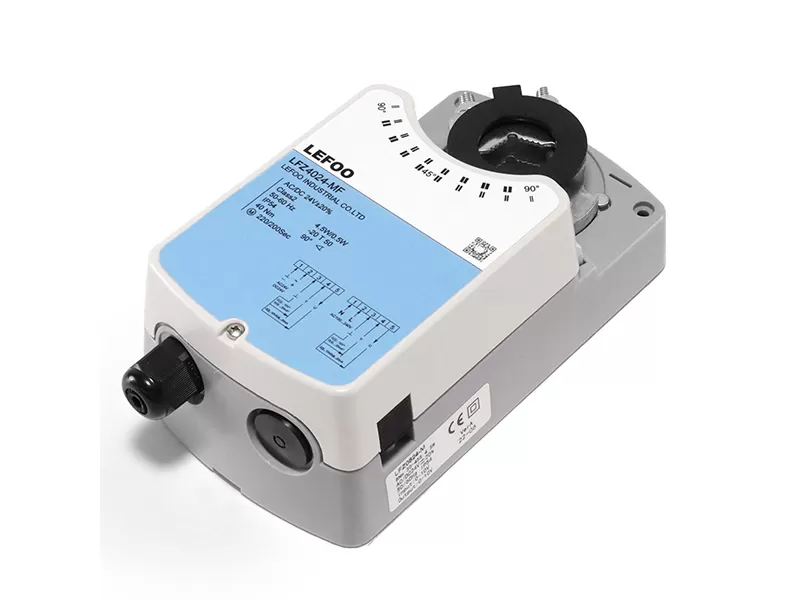

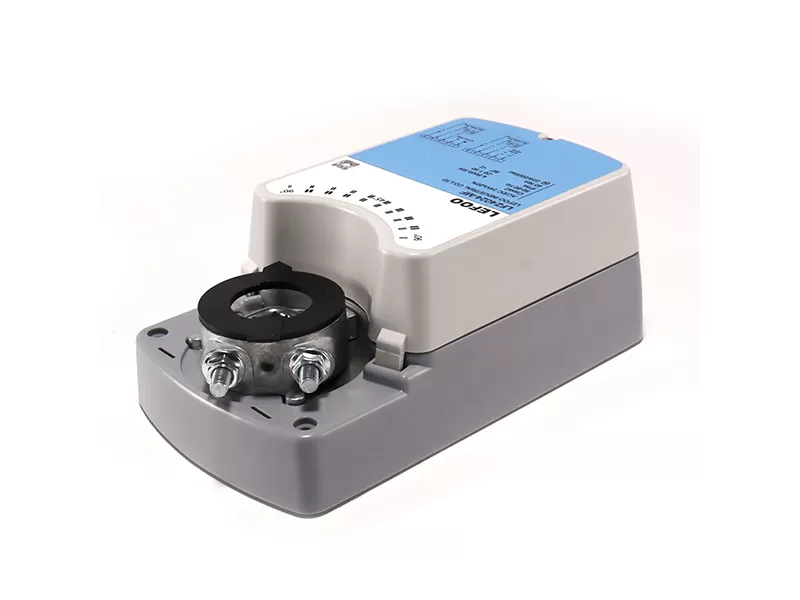

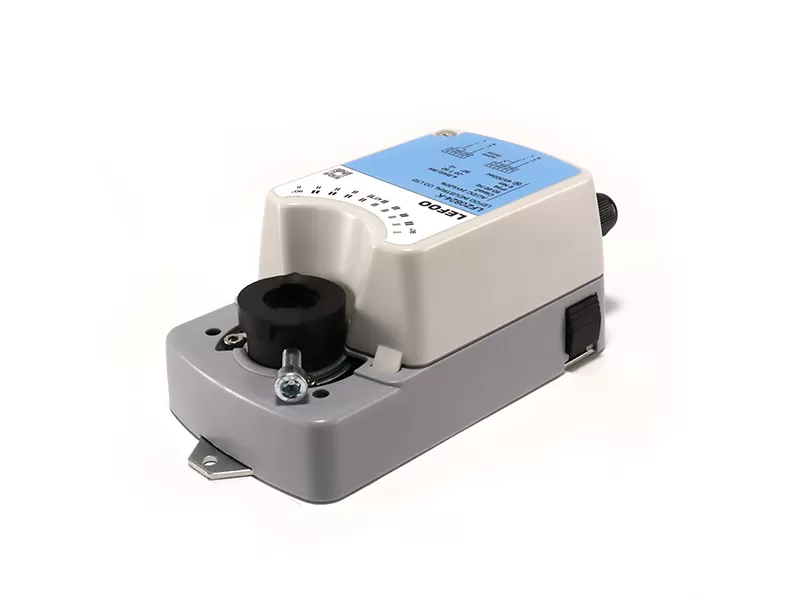

Actuadores rotativos LFZ-Q de funcionamiento rápido

Actuadores rotativos LFZ-Q de funcionamiento rápido

Name: Actuadores rotativos LFZ-Q de funcionamiento rápido
Brand: Lefoo 2000 - 2025
Availability: InStock

obtener un presupuesto Descarga PDF

Descarga PDF

Los actuadores de amortiguador eléctrico de la serie LFZ-Q05/08/16/24/40 adoptan un motor de CC importado/motor sin escobillas para proporcionar energía, con pares de 5NM, 8NM, 16NM, 24NM, 40NM para elegir. Las series son ampliamente utilizadas en el tránsito ferroviario, el sistema de ventilación, el laboratorio y otros campos que necesitan un control rápido. Son fáciles de instalar y FX en el eje cuadrado, el eje circular u otras formas de los ejes de conexión del amortiguador. Tienen una larga vida útil, bajo nivel de ruido y pueden lograr un control inteligente multifunción. Toda la serie está con función de operación manual y límite manual, grado de protección IP54, función de protección de sobrecarga completa para garantizar un uso seguro.

Parámetros

Dimensión

Documentos y planos

Aplicación relacionada

Parámetros

General	Valor
Parámetros eléctricos	Tensión nominal	AC24V 50/60Hz DC24V/AC100...240V 50/60Hz
	Rango de voltaje nominal	AC/DC 19... 28,8 V/AC85V...AC265V
	Consumo de energía	Estado de funcionamiento 4,5 W, estado de espera 0,5 W
	Tamaño del cable	0,5mm ²
	Tamaño terminal	Max2mm ²
Parámetro de la función	Par de torsión	5Nm	8Nm	16Nm	40Nm	48Nm
	Tamaño adecuado del amortiguador	0.5m ²	1.2m ²	2,5m ²	1,2 m²	4,2m ²
	Dirección de rotación	Puede ser seleccionado por el interruptor DIP
	Ajuste manual	El actuador se puede ajustar manualmente después de presionar el botón de desacoplamiento del conjunto de engranajes
	Nomina/Comer máximo	90 °/95 °
	Nivel de ruido	46dBA (dentro de 1 metro)
	Indicación de ubicación	Ángulo de rotación proporcionado por el indicador de posición
Entorno DE TRABAJO	Grado eléctrico	De doble aislamiento (SELV) de SELV
	Grado de protección	Ip54
	Temperatura DE TRABAJO	-20 °C ~ + 50 °C
	Temperatura de almacenamiento	-30 °C ~ + 80 °C
	Prueba de temperatura	95% RH, sin condensación/EN 60730-1

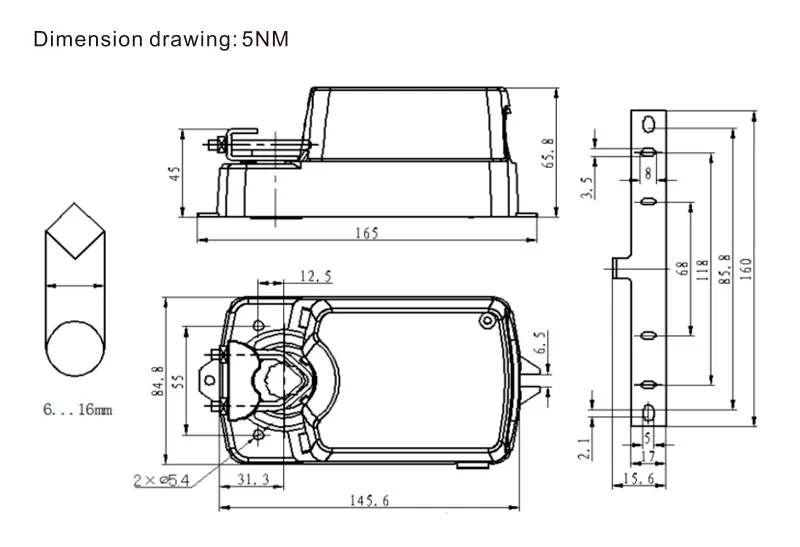

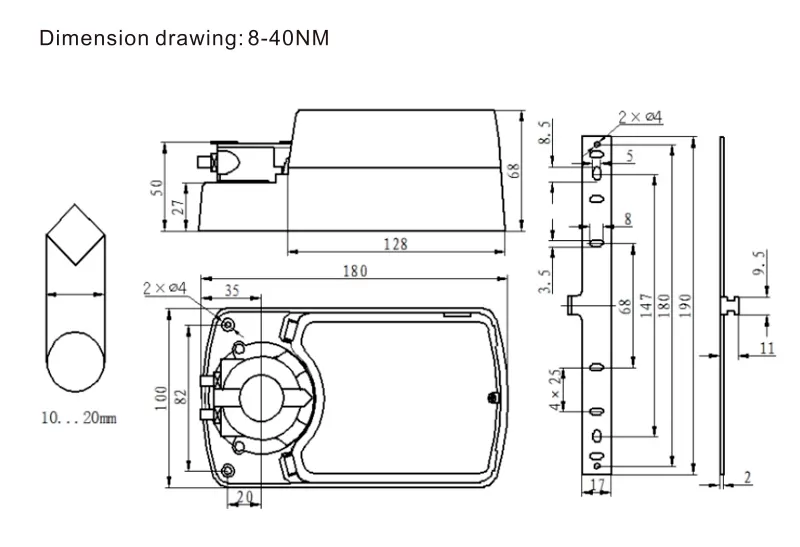

Dibujo de dimensión	L × W × H/mm	Ver detalles dimensionales
	Longitud mínima del eje	> 50mm
	Peso	<1,3Kg

Modelo	Par de salida	Fuente de alimentación	Tiempo de ejecución	Señal de control	F Interruptor auxiliar
LFZ-Q0524/230-K/KF	5N	24V/230V	3.5S	Control de encendido y apagado	Dos conjuntos de interruptores auxiliares
LFZ-Q0524/230-M/MF	5N	24V/230V	3.5S	0(2) V ~ 10/0(4)~ 20mA	Dos conjuntos de interruptores auxiliares
LFZ-Q0824/230-K/KF	8N	24V/230V	8S	Control de encendido y apagado	Dos conjuntos de interruptores auxiliares
LFZ-Q0824/230-M/MF	8N	24V/230V	85	0(2) V ~ 10/0(4)~ 20mA	Dos conjuntos de interruptores auxiliares
LFZ-Q1624/230-K/KF	16N	24V/230V	16S	Control de encendido y apagado	Dos conjuntos de interruptores auxiliares
LFZ-Q1624/230-M/MF	16N	24V/230V	16S	0(2) V ~ 10/0(4)~ 20mA	Dos conjuntos de interruptores auxiliares
LFZ-Q2424/230-K/KF	24N	24V/230V	<30S	Control de encendido y apagado	Dos conjuntos de interruptores auxiliares
LFZ-Q2424/230-M/MF	24N	24V/230V	<30S	0(2) V ~ 10/0(4)~ 20mA	Dos conjuntos de interruptores auxiliares
LFZ-Q4024/230-K/KF	40N	24V/230V	<30S	Control de encendido y apagado	Dos conjuntos de interruptores auxiliares
LFZ-Q4024/230-M/MF	40N	24V/230V	<30S	0(2) V ~ 10/0(4)~ 20mA	Dos conjuntos de interruptores auxiliares
