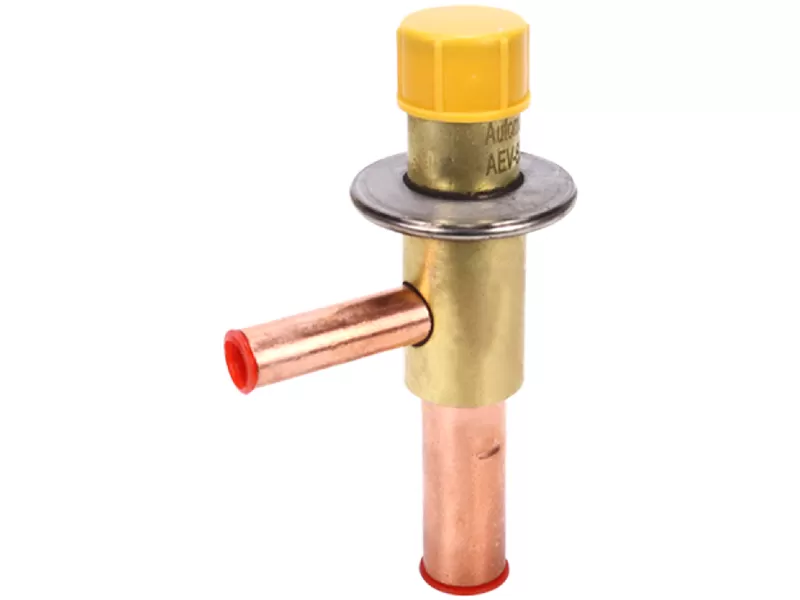

La válvula de descarga-derivación LFDBV es un tipo de componente de ajuste de carga para el sistema de refrigeración con un compresor no ajustable. La válvula de descarga-derivación LFDBV se puede utilizar como válvula de expansión automática bajo presión fija para mantener la presión de evaporación fija (temperatura). LFDBV es capaz de mantener la presión mínima de evaporación. La válvula de derivación de descarga LFDBV puede cambiar automáticamente la apertura para obtener la presión de salida constante independientemente del cambio de la presión de entrada (dentro de un cierto rango). Conexión ODF. Presión máxima de trabajo: 28bar.

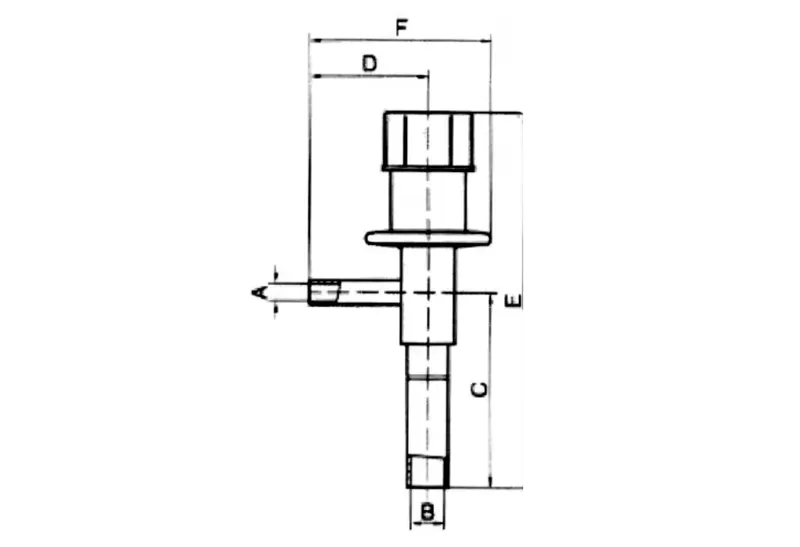

Dimensiones y pesos
Modelo | Válvula Tamaño | Conexiones | Dimensiones (mm) | ||||
Entrada (A) | Outlet (B) | C | D | E | F | ||
LFDBV | 0,5 1,0 2,0 3,0 4,0 | ODF de 6mm | ODF de 10mm | 58 | 36 | 106 | 54 |
1/4 "ODF | 3/8 "ODF | ||||||
5,0 6,0 | ODF de 10mm | ODF de 16mm | 64 | 47 | 122 | 69 | |
3/8 "ODF | 5/8 "ODF | ||||||
Capacidades
Tipo | Tamaño de la válvula | Tamaño del orificio | Capacidad nominal (kW) | |||
R134a | R22 | R404A | R507 | |||
LFDBV | 0,5 | 0,7 | 0,98 | 1,4 | 1,0 | 1,0 |
1,0 | 1,0 | 1,4 | 2,1 | 1,5 | 1,5 | |
2,0 | 2,0 | 2,9 | 4,2 | 3,0 | 3,0 | |
3,0 | 3,0 | 6,7 | 9,8 | 6,8 | 6,9 | |
4,0 | 3,5 | 8,9 | 12,8 | 9,0 | 9,0 | |
5 | 4,75 | 16,3 | 23,6 | 16,5 | 16,6 | |
6 | 5 | 20,4 | 30,6 | 21,4 | 21,6 | |
