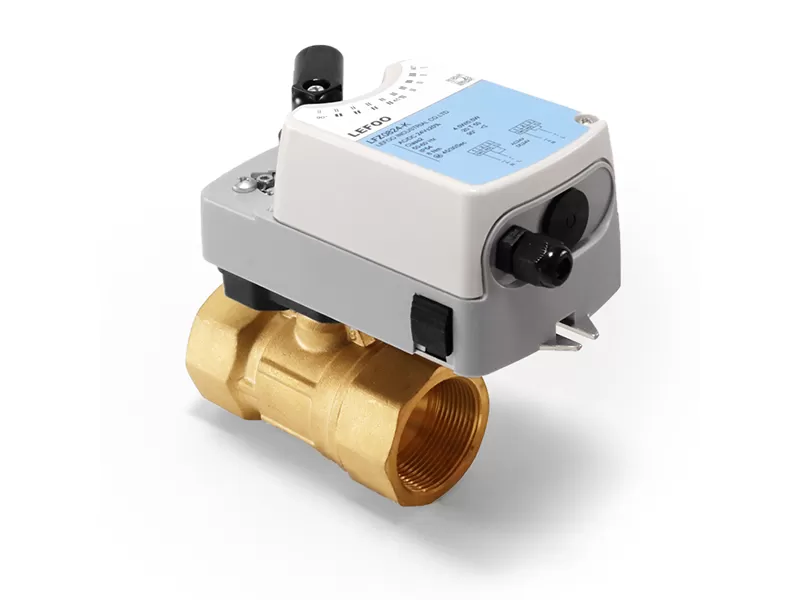

En HVAC y sistema de agua, las válvulas de bola se utilizan como válvulas de control automático. LT tiene una relación de FoW ajustable, alta fiabilidad y larga vida útil. LT utiliza grafito para fortalecer el anillo de sellado del cuerpo de la válvula y el anillo de sellado del vástago de la válvula EPDM doble. LT ha integrado la distribución de la válvula butterfy en el interior y no le teme a la diferencia de presión inversa. Tiene la característica de igual porcentaje de FoW. Su alta presión de apagado es de 1.4MPa. La presión de trabajo nominal es PN20. La diferencia máxima de la presión de trabajo es 0.35Mpa. lt tiene un botón manual del cortocircuito del actuador. La temperatura de trabajo es de-5 a 121 ℃. LT es adecuado para aire acondicionado central, sistema de suministro de agua fría y caliente, humidificación de vapor, etc.
General | Valor | General | Valor |
Rango de diámetro | DN15-DN150 | Ángulo de rotación | 0-90 ° |
Modo de conexión | DNI5-DNS50 (conmeción de cabeza femenina) DN65-DN150 (conneción con colmillos) | Posición de instalación | Instalación vertical |
Medio | Agua caliente y fría, vapor insaturado, agua de etanol 50%, etc. | Características de flujo | Porcentaje igual |
Rango de temperatura media | -5 ℃-120 ℃ | Presión de cojinete del cuerpo de Vale | Rosca de tornillo de 2,0 Mpa de 1.6Mpa |
Relación ajustable de la válvula | > 100 | Material del cuerpo de la válvula | Hierro fundido nodular (brida) de latón forjado (hilo) |
Rata de fuga | No hay fugas de la fábrica | Material del núcleo de la válvula | Acero inoxidable 304 |
Diferencia de presión máx. permitida | 0,35 Mpa | Material del vástago de la válvula | Acero inoxidable 304 |
Diferencia de presión de corte máx. | 1.4Mpa | Anillo de sellado | EPDM |
Modelo | Diámetro | Flujo bidireccional | Fuente de alimentación | Señal de control | F interruptor auxiliar | Soporte | Actuador | ||

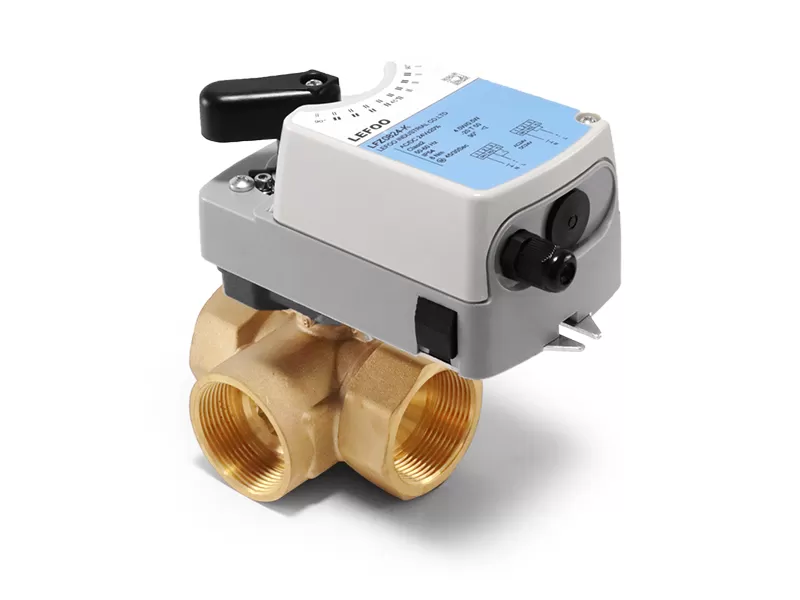

Dos vías | Tres vías | ||||||||
LFZ-DQ 15-V | LFZ-DQ 15-Y | DN 15 | 4,0 | AC/DC24V/230V | Interruptor/ajustar | Uno | Conjunto | Soporte de válvula de bola de plataforma alta con embalaje/soporte de válvula de bola corta con embalaje | Actuador con 4NM |
LFZ-DQ 20-V | LFZ-DQ 20-Y | DN 20 | 4,0 | AC/DC24V/230V | Interruptor/ajustar | Uno | Conjunto | Soporte de válvula de bola de plataforma alta con embalaje/soporte de válvula de bola corta con embalaje | Actuador con 4NM |
LFZ-DQ 25-V | LFZ-DQ 25-Y | DN 25 | 10,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de válvula de bola de plataforma alta con embalaje/soporte de válvula de bola corta con embalaje | Actuador con 6NM |
LFZ-DQ 32-V | LFZ-DQ32-Y | DN 32 | 16,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de bola de alto nivel con embalaje/soporte de válvula de bola corta con embalaje | Actuador con 6NM |
LFZ-DQ 40-V | LFZ-DQ 40-Y | DN 40 | 25,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de válvula de bala de plataforma alta con packing7 soporte de válvula de bola corta con embalaje | Actuador con 6NM |
LFZ-DQ50-V | LFZ-DQ50-Y | DN 50 | 40,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de válvula de bola de plataforma alta con embalaje/soporte de válvula de bola corta con embalaje | Actuador con 6NM |
LFZ-DQ 65-V | / | DN 65 | 63,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de válvula de bola de plataforma alta con embalaje | Actuador con 16NM |
LFZ-DQ 80-V | / | DN 80 | 100,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de válvula de bola de plataforma alta con embalaje | Actuador con 16NM |
LFZ-DQ100-V | / | 100 DN | 160,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de válvula de bola con embalaje | Actuador con 24NM |
LFZ-DQ 125-V | / | 125 DN | 250,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de válvula de bola con embalaje | Actuador con 24NM |
LFZ-DQ 150-V | / | DN150 | 400,0 | AC/DC24V/230V | Interruptor/ajustar | Dos | Conjuntos | Soporte de válvula de bola con embalaje | Actuador con 32NM |

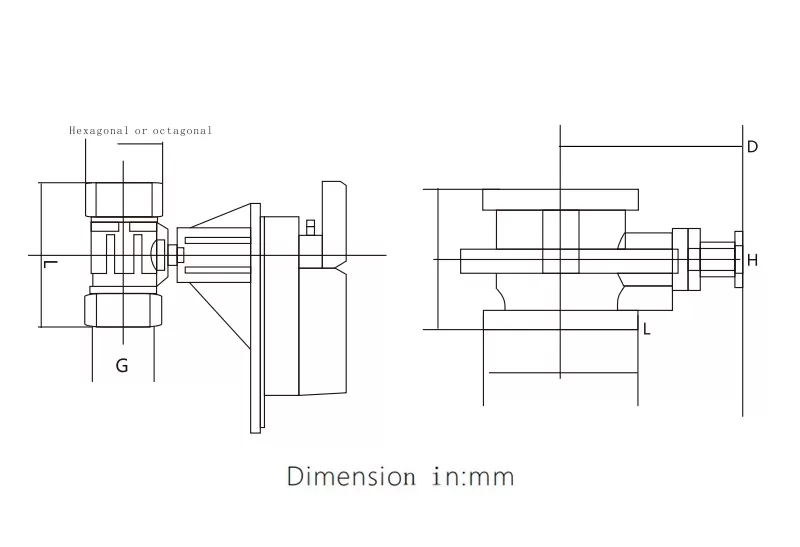

Modelo | G | H(mm) | H1(mm) | L(mm) | Modelo | Brida Indexación Círculo | L(mm) | D(mm) | H(mm) | N-d |
DN 15 | G1/2 | 184 | 37,5 | 60 | DN 65 | 145 | 97 | 105 | 136 | 4-18 |
DN 20 | G3/4 | 184 | 44 | 73 | DN 80 | 160 | 108 | 120 | 140 | 8-18 |
DN 25 | G1 | 189 | 47 | 89 | 100 DN | 175 | 120 | 145 | 104 | 8-18 |
DN 32 | G1-1/4 | 199 | 52,5 | 102,5 | 125 DN | 200 | 145 | 175 | 115 | 8-18 |
DN 40 | G1-12 | 208 | 57 | 113 | 150 DN | 230 | 165 | 205 | 138 | 8-18 |
DN 50 | G2 | 219 | 62 | 127,5 | ||||||
