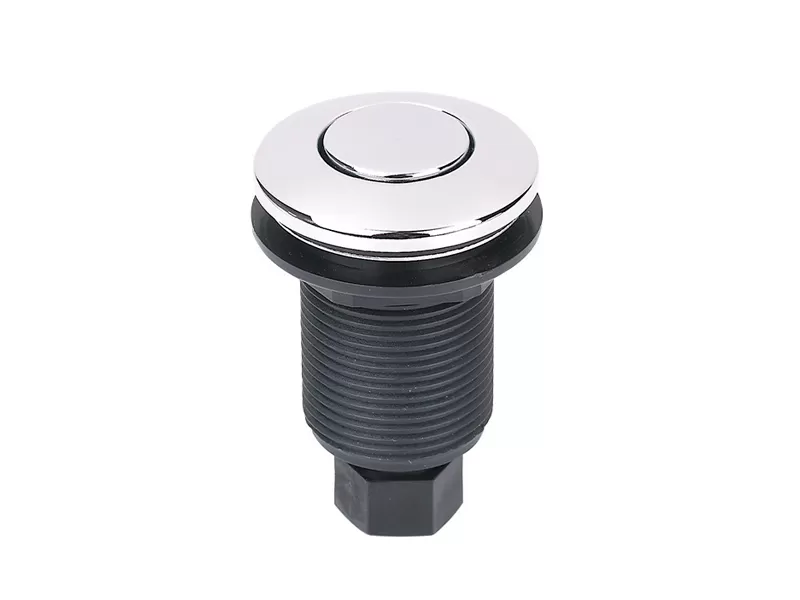

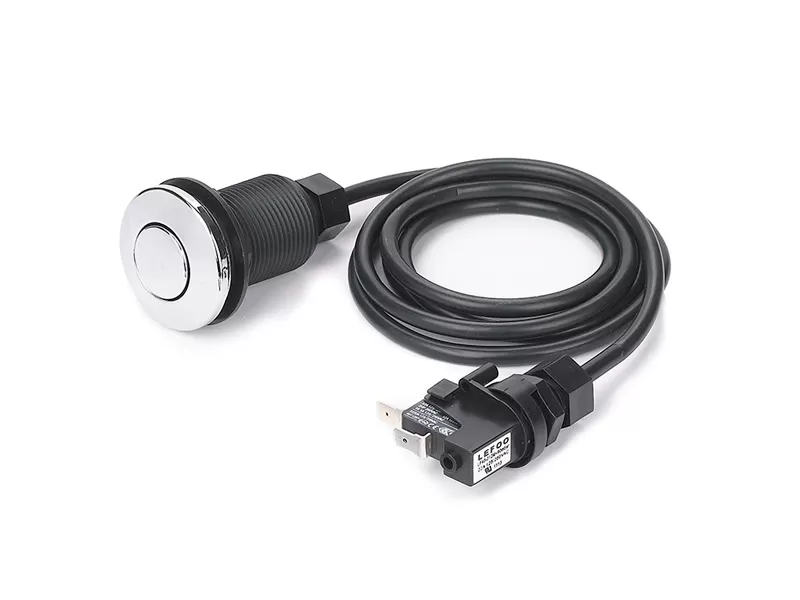

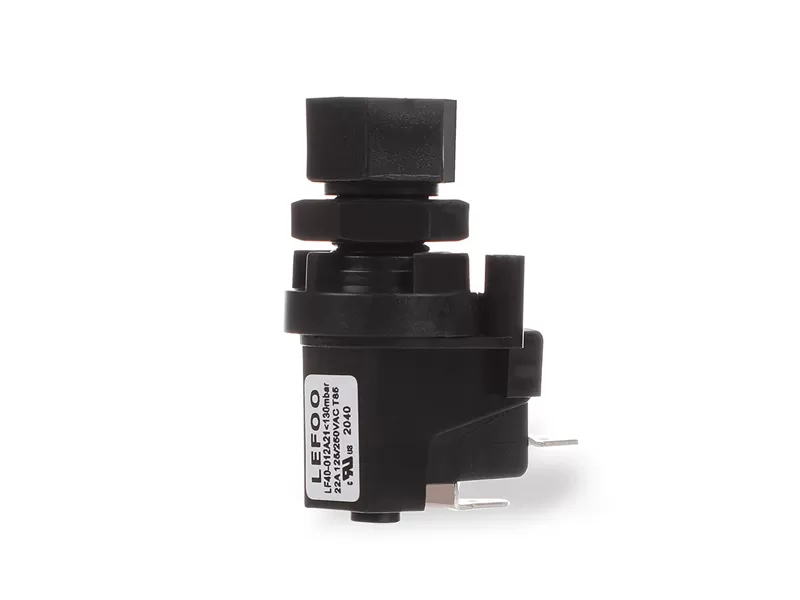

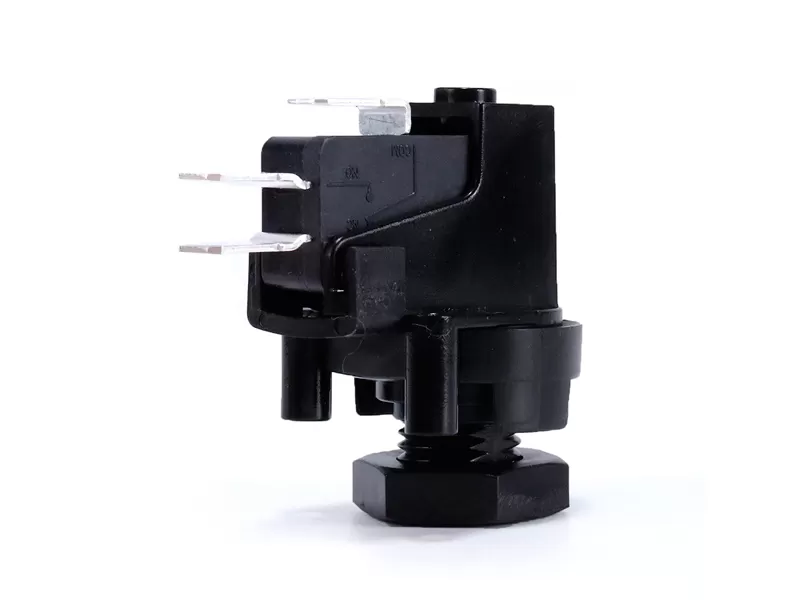

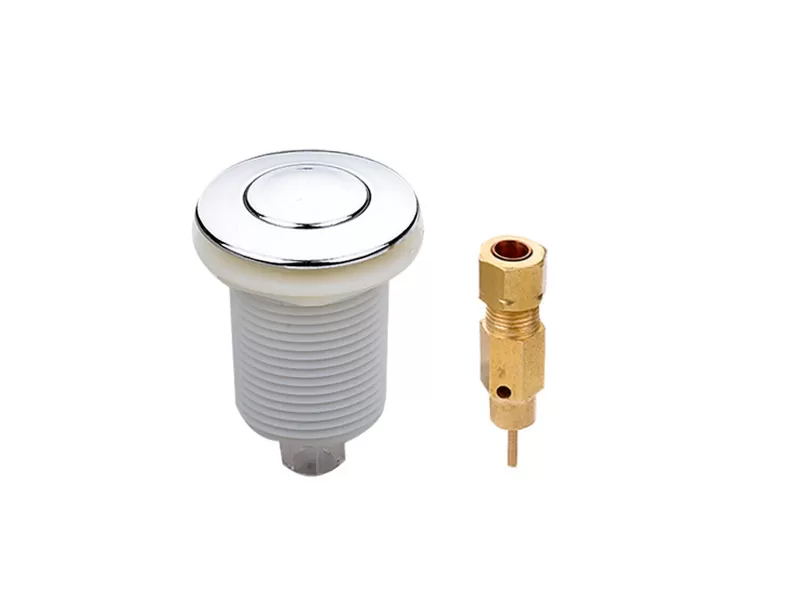

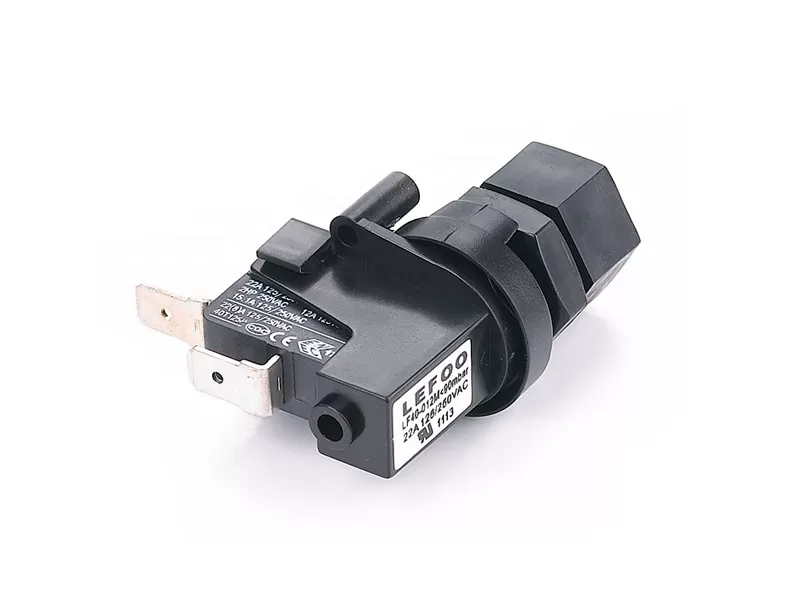

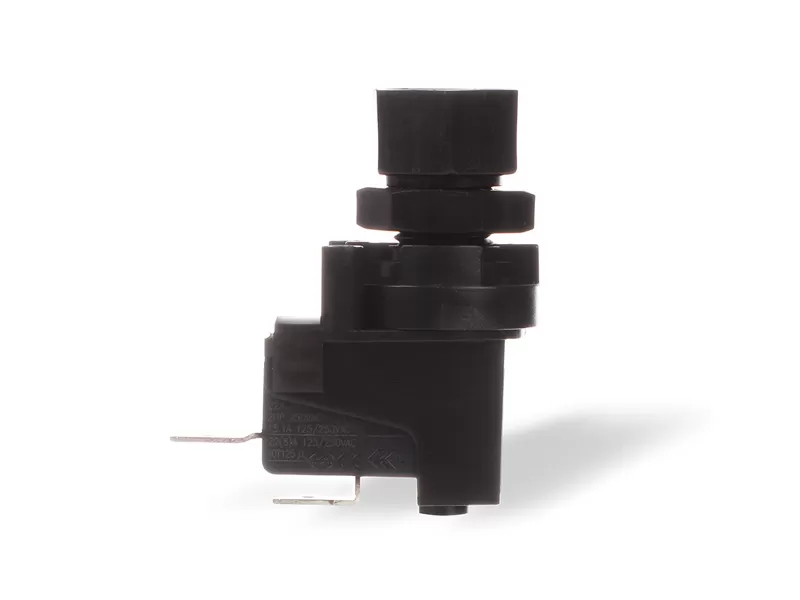

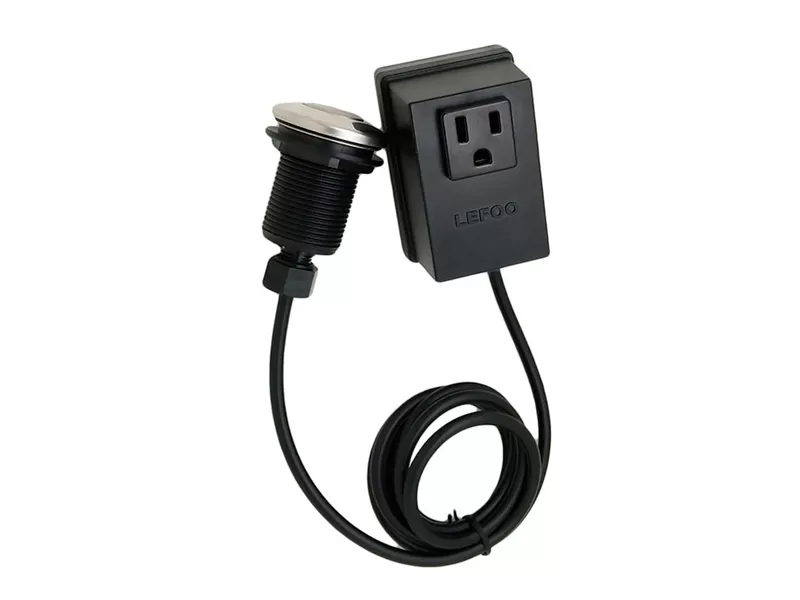

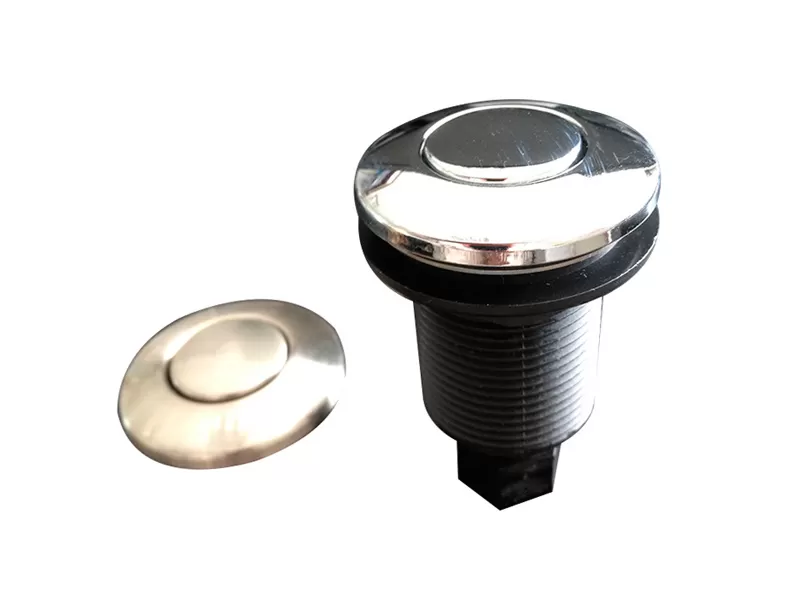

LF40-01 proporciona una conmutación de acción rápida para una mayor capacidad de corriente, forma de contacto SPDT y bandas muertas de conmutación. Se puede utilizar junto con el botón de aire para fines de control remoto, que es ampliamente utilizado en el triturador de residuos de alimentos, bombas para piscinas y spas, bañeras de hidromasaje, equipos sanitarios, equipos médicos, etc. Utilizado como control remoto, LF40-01 tiene dos acciones, acción momentánea y Acción Alternativa.
| Modelo | LF40-01 |
| Medios de comunicación | Gas o líquido no peligroso |
| Rango de presión de funcionamiento | 0,25 ~ 15psi para la acción del momento y; 1,0 ~ 1,8 PSI para la Acción Alternativa |
| Presión a prueba | 50psi |
| Rango de temperatura de funcionamiento | -10 °C a 85 °C |
| Arreglo de contacto | SPST o SPDT |
| Calificación eléctrica | 0.1A, 125/250VAC; 15A, 125/250VAC 3A, 125/250VAC; 16A, 125/250VAC 5A, 125/250VAC; 21A, 125/250VAC |
| Terminal | 6,3 o 4,8mm macho Q.C |
| Conexión | 4,0mm de entrada para la conexión del tubo (1/8 opcional "NPT u otros accesorios están disponibles) |
Conversión: 1kgf/cm² = 14.2psi 1psi = 68,95 mbar
| Número | Tipo de conexión | Color del cuerpo | Calificación eléctrica | Terminal |
| 1 | Tubo de entrada lateral OD de 4mm | Blanco | 0.1A, 125/250VAC | Cuchilla de 0,25 pulgadas |
| 2 | 4mm OD tubo NPT1/4 Conexión entrada inferior | Negro | 3A, 125/250VAC | Cuchilla de 0.187 pulgadas |
| 3 | Entrada inferior 1/8NPT | 5A, 125/250VAC | PCB | |
| 4 | 1/8NPT 4mm OD tubo de metal | 15A, 125/250VAC | ||
| 5 | 16A, 125/250VAC | |||
| 6 | 21A, 125/250VAC |
