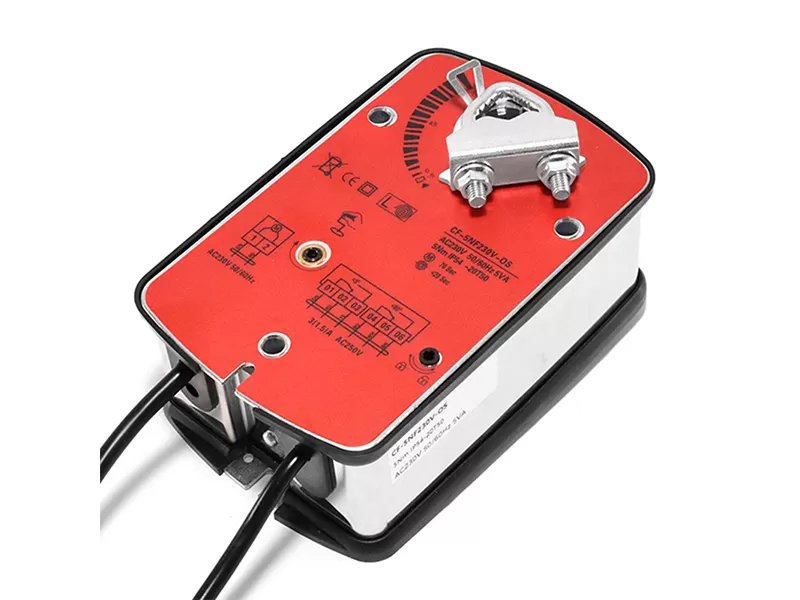

Los actuadores de amortiguador eléctrico de la serie LFZ-T05 adoptan Motor de CC importado/motor sin escobillas para proporcionar energía con pares de 5NM. Es ampliamente utilizado en la construcción de sistemas de ventilación, que pueden realizar reinicio mecánico cuando se apaga y se encienda eléctrica, proporcionando más de 30000 veces de acción repetida.
| General | Valor | |
| Parámetro eléctrico | Tensión nominal | AC24V 50/60Hz DC24V /AC100...240V 50/60Hz |
| Rango de voltaje nominal | AC/DC19.2... 28,8 V /AC85 ..... 265V | |
| Consumo de energía | Estado de espera de ejecución | |
| Tamaño del cable | 0,5mm ² | |
| Calificación del interruptor auxiliar | 3A, AC230V | |
| Parámetro de la función | Par de torsión | 5nm |
| Tamaño adecuado del amortiguador | Con resistencia al viento nomal, 1NM coincide con 0,1 medidor sauare (incluye un esquema de combinación de válvulas herméticas) | |
| Dirección giratoria | Ajuste Manual disponible | |
| Operación manual | Disponible en todas las series | |
| Ángulo de rotación | Max 95 °. La carrera completa se puede ajustar por límite mecánico | |
| Tiempo de ejecución | Ajustable dentro de la gama de parámetros | |
| Nivel de ruido | Motor Running46db, Reset de resorte 62db | |
| Indicación de posición | Indicación mecánica | |
| Entorno DE TRABAJO | Grado eléctrico | Lll (voltaje Safelow) LL (doble aislamiento) |
| Grado de protección | IP54 | |
| Lémperatura DE TRABAJO | -20 .. + 50 °C/IEC 721-3-3 | |
| Almacenamiento lemperatura | -30 .. + 80 °C/IEC 721-3v-2 | |
| Temperatura máxima | 95% RH, sin condensación/EN 60730-1 | |

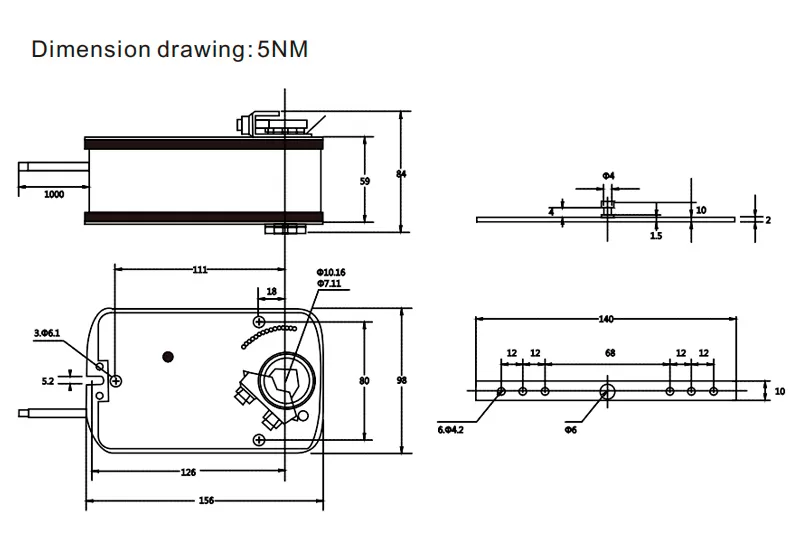

| Dibujo de dimensión | Dimensión | Ver dibujo de dimensión |
| Longitud del eje | > 50mm | |
| Tamaño del eje | Eje redondo 10-20 10x10 .. 16x16 eje redondo | |
| Peso | <1,8 kg | |
| Modelo | Par de salida | Fuente de alimentación | Tiempo de ejecución | Señal de control | F Interruptor auxiliar |
| LFZ-T0524-K/T1024-K/T1524-K | 5N/10N/15N | 24V | Tiempo de funcionamiento del motor 70S; Tiempo de reinicio de resorte <20s | Control ON-OFF | / |
| LFZ-T0524-KF/T1024-KF/T1524-KF | 5N/10N/15N | 24V | Tiempo de funcionamiento del motor 70S; Tiempo de reinicio de resorte <20s | Control ON-OFF | Dos conjuntos de interruptores auxiliares |
| LFZ-T05230-K/T10230-K/T15230-K | 5N/10N/15N | 230V | Tiempo de funcionamiento del motor 70S; Tiempo de reinicio de resorte <20s | Control ON-OFF | / |
| LFZ-T05230-KF/T10230-KF/T15230-KF | 5N/10N/15N | 230V | Tiempo de funcionamiento del motor 70S; Tiempo de reinicio de resorte <20s | Control ON-OFF | Dos conjuntos de interruptores auxiliares |
