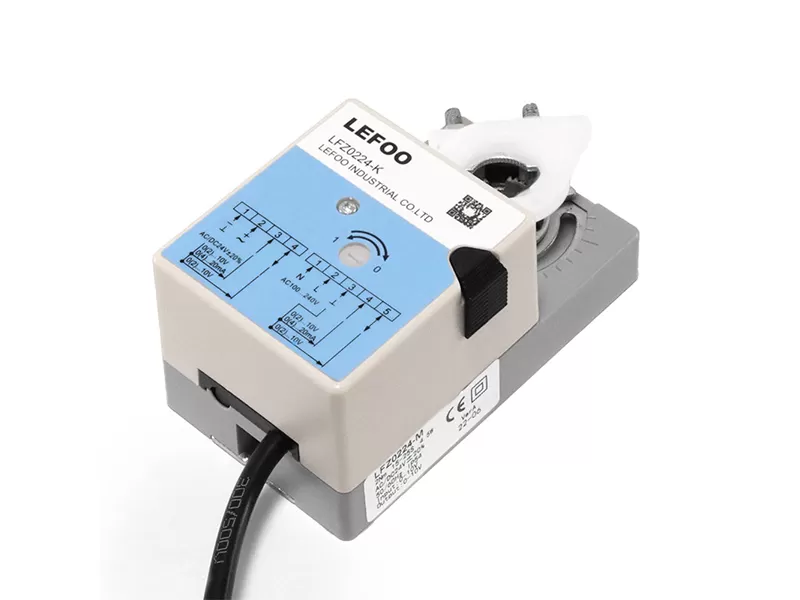

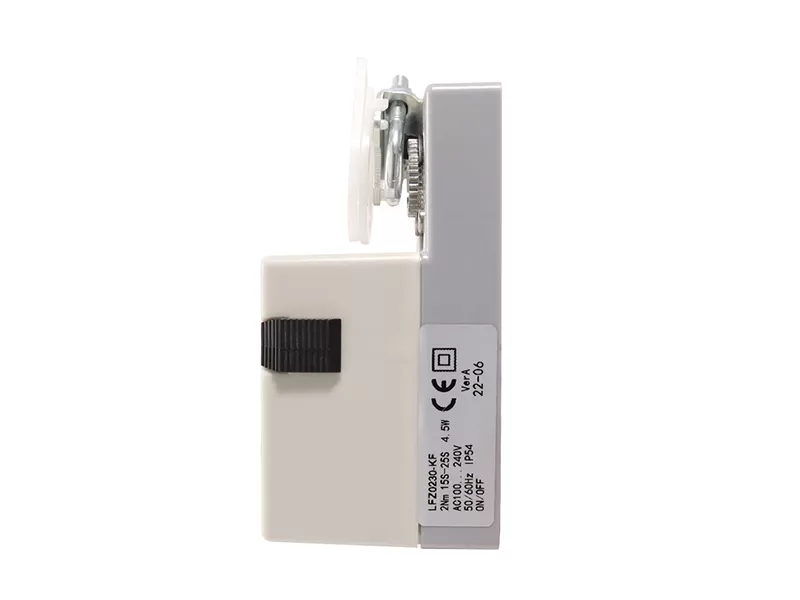

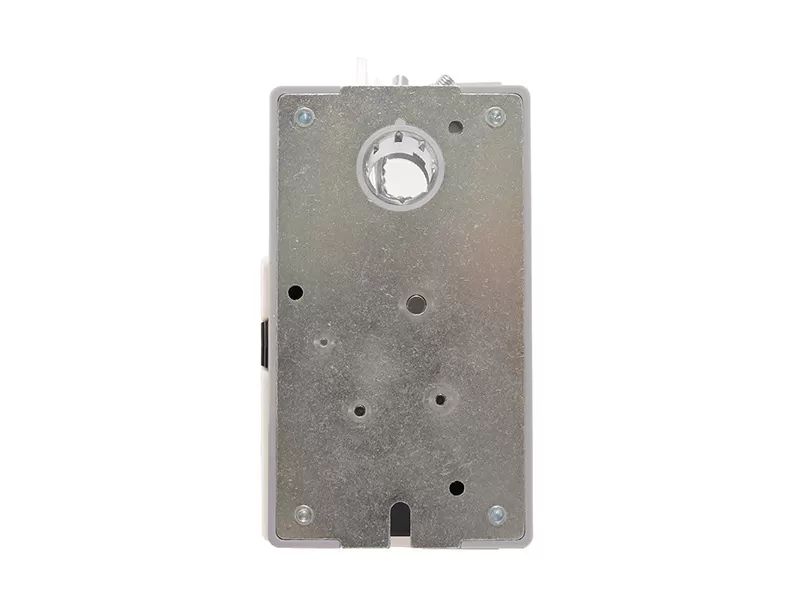

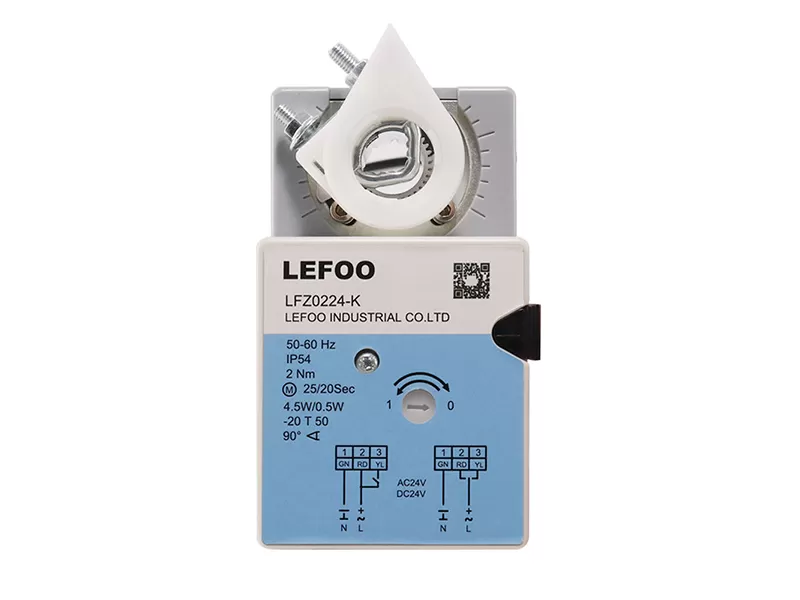

Actuador rotatorio estándar LFZ

Name: Actuador rotatorio estándar LFZ
Brand: Lefoo 2000 - 2025
Availability: InStock

obtener un presupuesto Descarga PDF

Descarga PDF

El actuador eléctrico del amortiguador de la serie LFZ adopta el motor importado de DC/el motor sin escobillas para suministrar energía, y puede ofrecer el par de 2NM ~ 40NM, puede funcionar directamente en el control rotatorio del sistema de aire y de los sistemas de agua, Y puede realizar el control de la señal de voltaje 0(2)-10V y corriente 0(4)-20mA también puede proporcionar retroalimentación mutua de corriente convertible o señal de voltaje, Es fácil de instalar y se puede fijar fácilmente en el eje cuadrado, eje redondo u otro eje de amortiguador en forma, este producto tiene la ventaja de una larga vida, Ow ruido, y control inteligente multifuncional. Toda la serie de productos está disponible con la función de operación manua. El grado de protección del producto es IP54, y es estable y eficiente, con función de protección de sobrecarga completa. Todos los productos están equipados con límite manual.

Parámetros

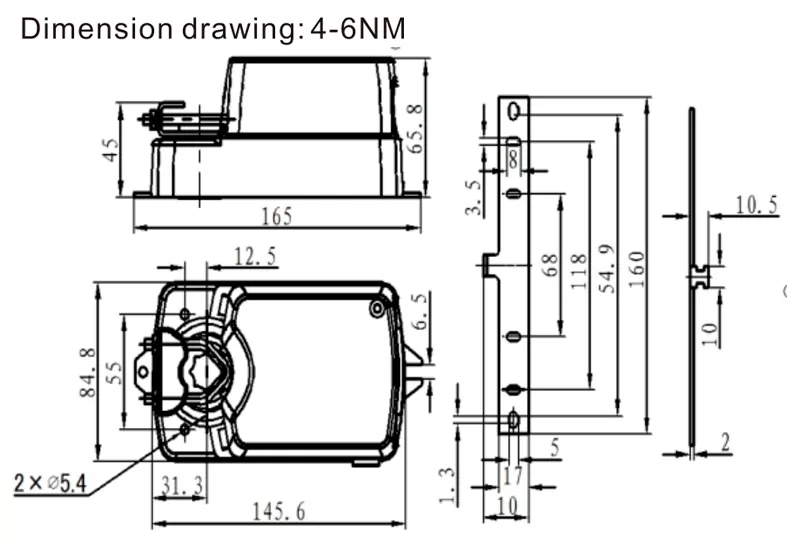

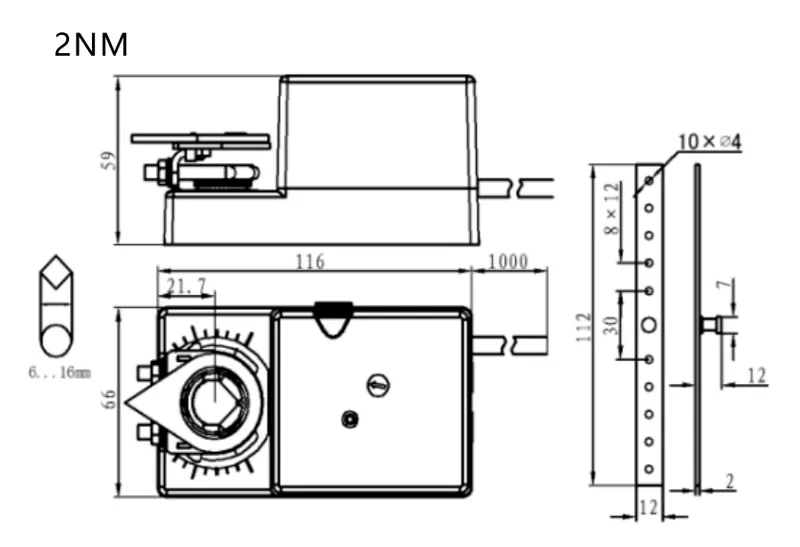

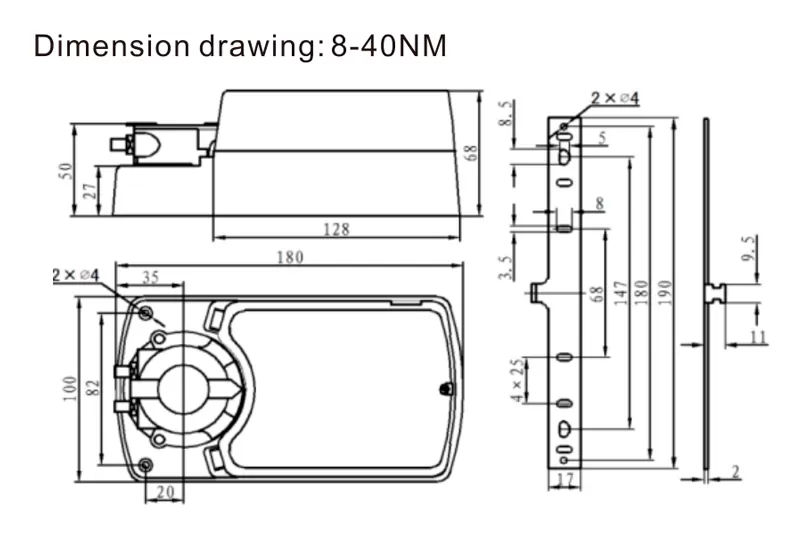

Dimensión

Documentos y dibujos

Aplicación relacionada

Parámetros

General	Valor
Parámetros eléctricos	Tensión nominal	AC24V 50/60Hz DC24V/AC10 ...240V 50/60Hz
	Rango de voltaje nominal	AC/DC19.2… 28,8 V/AC85 ...265V
	Consumo de energía	Estado de funcionamiento 4,5 W, estado en espera 0,5 W
	Especificación del alambre	0,5mm ²
	Especificación de Termnal	Max2mm ²
Parámetro de la función	Par de torsión	2Nm	4Nm	6Nm	8Nm	16Nm	24Nm	32nm
	Tamaño adecuado de la puerta de aire	0.3m ²	0.5m ²	0.8m ²	1.2m ²	2,5m ²	3.7m ²	5.2m ²
	Dirección de rotación	Puede ser seleccionado por el interruptor DIP
	Ajuste manual	El actuador se puede ajustar manualmente después de presionar el botón de desacoplamiento del conjunto de engranajes
	Esquina nominal/máxima	90 °/95 °
	Nivel de ruido	46dBA (dentro de 1 metro)
	Indicación de ubicación	Ángulo de rotación proporcionado por el indicador de posición
Entorno DE TRABAJO	Grado eléctrico	Ⅲ (Bajo Voltaje de seguridad) LL (doble aislamiento)
	Grado de protección	IP54
	Temperatura del entorno de trabajo	-20 °C ~ + 50 °C
	Temperatura ambiente de almacenamiento	-20 °C ~ + 50 °C
	Prueba de temperatura	95% RH, sin condensación/EN 60730-1
Dibujo de dimensión	L × W × H/mm	Detalle ver dibujo dimensional
	Longitud mínima del eje	> 50mm
	Peso	<1,3Kg

Modelo	Par de salida	Fuente de alimentación	Duración	Señal de control	Interruptor auxiliar F opcional
LFZ0224/230-K/KF	2N	24V/230V	20-25S	Control ON-OFF	Un conjunto de interruptores auxiliares
LFZ0224/230-M/MF	2N	24V/230V	20-25S	0(2) V ~ 10/0(4)~ 20mA	Un conjunto de interruptores auxiliares
LFZ0424/230-K/KF	4N	24V/230V	25-30S	Control ON-OFF	Twosets de interruptores auxiliares
LFZ0424/230-M/MF	4N	24V/230V	25-305	0(2) V ~ 10/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ0624/230-K/KF	6N	24V/230V	25-30S	Control ON-OFF	Twosets de interruptores auxiliares
LFZ0624/230-M/MF	6N	24V/230V	25-30S	0(2) V ~ 10/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ0824/230-K/KF	8N	24V/230V	30-45S	Control ON-OFF	Twosets de interruptores auxiliares
LFZ0824/230-M/MF	8N	24V/230V	30-45S	0(2) V ~ 10/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ1624/230-K/KF	16N	24V/230V	30-45S	Control ON-OFF	Twosets de interruptores auxiliares
LFZ1624/230-M/MF	16N	24V/230V	30-45S	0(2) V ~ 10/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ2424/230-K/KF	24N	24V/230V	120-160S	Control ON-OFF	Twosets de interruptores auxiliares
LFZ2424/230-M/MF	24N	24V/230V	120-1605	0(2) V ~ 10/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ3224/230-K/KF	32N	24V/230V	160-200S	Control ON-OFF	Twosets de interruptores auxiliares
LFZ3224/230-M/MF	32N	24V/230V	160-200S	0(2) V ~ 10/0(4)~ 20mA	Dos conjuntos de interruptores auxiliares
LFZ4024/230-K/KF	40N	24V/230V	200-220S	Control ON-OFF	Twosets de interruptores auxiliares
LFZ4024/230-M/MF	40N	24V/230V	200-220S	0(2) V ~ 10/0(4)~ 20mA	Twosets de interruptores auxiliares
