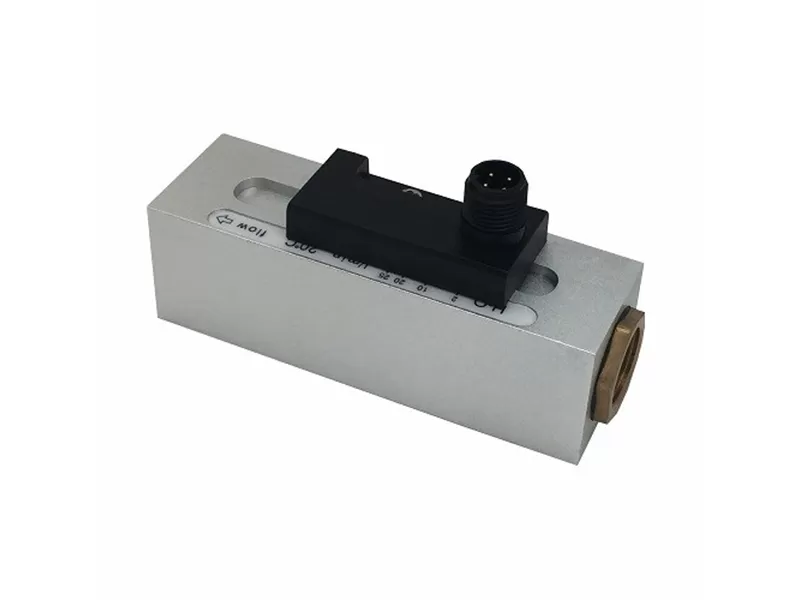

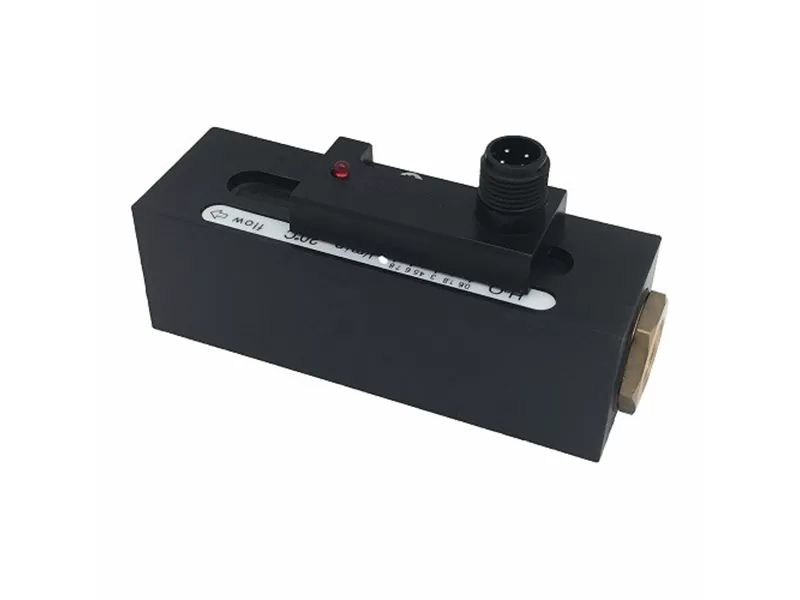

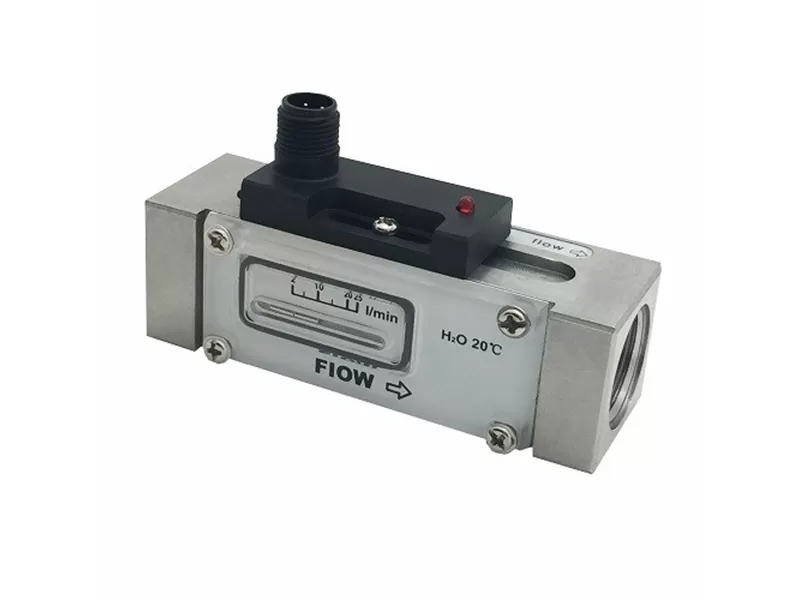

FS200
Interruptor de flujo de pistón

Name: FS200
Brand: Lefoo 2000 - 2025
Availability: InStock

obtener un presupuesto Descarga PDF

Descarga PDF

Principio y estructura:Instalación en línea, interruptor de flujo mecánico, se utiliza en medios líquidos o de gas. Plástico sólido, aluminio o carcasa de acero inoxidable son opcionales.

Característica principal:Muy pocas pérdidas de presión, repetibilidad satisfactoria y anti-contaminación, piezas mecánicas y electrónicas están completamente aisladas. Precisión de configuración más precisa, con indicador de marcación, configuración fácil, usuario no necesita establecer en el sitio, cambia las pantallas de estado en LED.

Aplicación:Puede ser utilizado en gas y líquido, automatización industrial, equipo mecánico, compresor de aire industrial, HVAC.

Parámetros

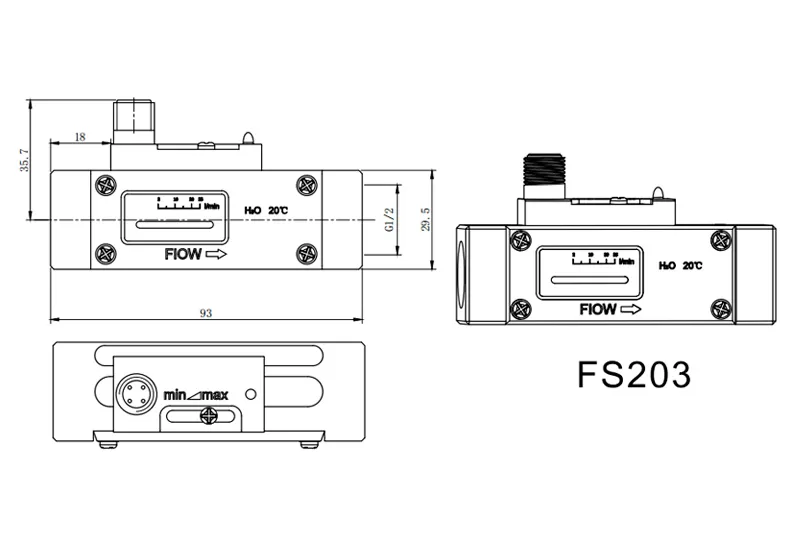

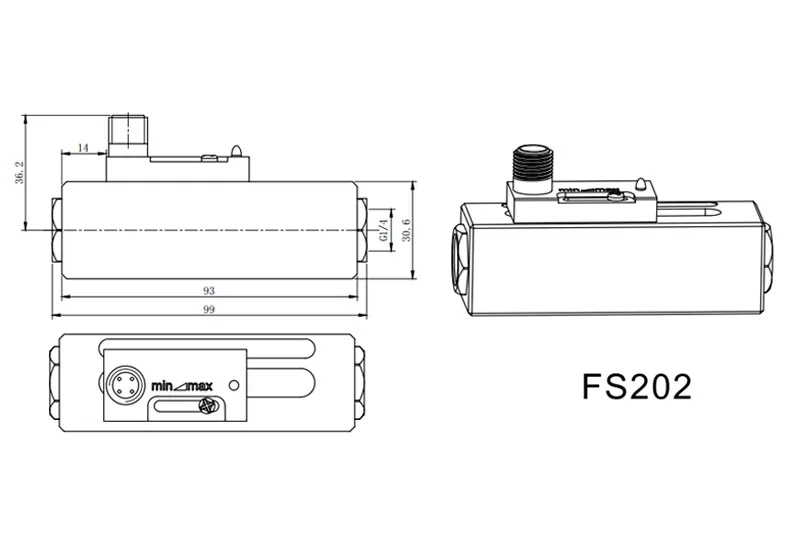

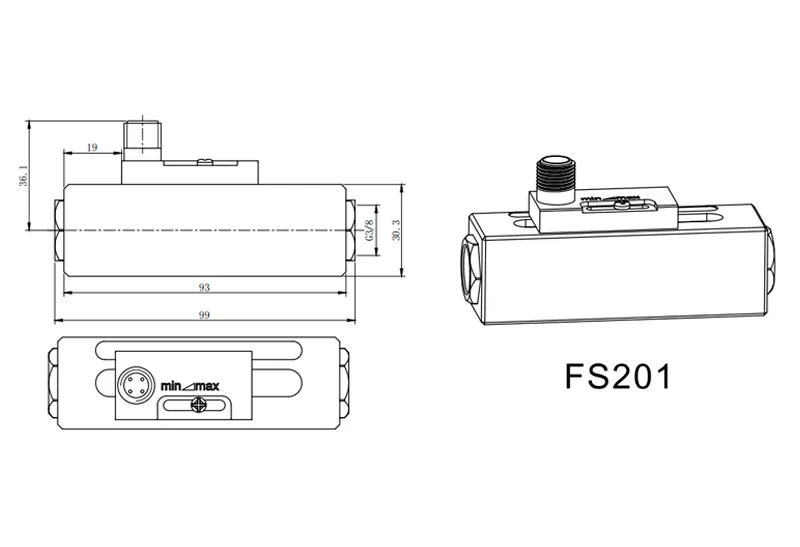

Dimensión

Documentos y planos

Aplicación relacionada

Parámetros

General	Valor
Rango de configuración	Ver hoja de especificación
Exactitud	± 5% rango total
Retraso	Depende de diferentes interruptores, mínimo 0.5L/Min
Escala de configuración	20 ℃ agua como medio, instalación horizontal en posición marcada
Escala de configuración	El cambio de los medios y la temperatura puede infuir el valor
Pantalla LED	Solo disponible en distribución de DC
Terminal	Enchufe M12 y Hirschmann
Salida	Interruptor Reed, capacidad: 24VDC/250VAC, 100mA
Presión a prueba	50bar (aluminio) 200bar (acero inoxidable)
Pérdida de presión promedio	0.3bar(25L/min)
Diferencia de retorno	Relacionado con el valor del interruptor, mínimo 0.5L/Min
Temperatura de MEDA	0-100 ℃/0-160 ℃ (opción de alta temperatura)
Grado de protección	IP65
Plástico de ingeniería Materiales	Vivienda: plásticos de ingeniería POM
	Émbolo: Plásticos de ingeniería POM
	Primavera: acero inoxidable 316L sus1.4310
	Sello: NBR
	Imán: Bario
Aluminio anódico Materiales de óxido	Vivienda: Óxido de aluminio anódico
	Émbolo: Plásticos de ingeniería POM
	Primavera: acero inoxidable 316l SUS1.4310
	Sello: NBR
	Imán: Bario
Acero inoxidable Materiales	Vivienda: 304 inoxidable stee
	Émbolo: Plásticos de ingeniería POM
	Primavera: acero inoxidable 316L SUS1.4310
	Sello: NBR
	Imán: Bario

Anódico Aluminio Óxido Materiales (Inoxidable Acero)	Modelo	Prueba Presión	Máximo Flujo	Cambiable Rango		G	L	H	B	X	Peso
		Prueba Presión	Máximo Flujo	Cambiable Rango		G	L	H	B	X	Peso
		KG	L/MIN (agua)	L/MIN (agua)		Mm	Mm	Mm	Mm	Mm	KG
	FS201. 202 203	Maxinmun 200 KG	40	0,6 (0,1)	8(7)	G1/4	93	36	30	12	0,22 (0,53)
				0,6 (0,1)	8(7)	G3/8				15	0,20 (0,51)
				0,6 (0,1)	8(7)	G1/2					0,18 (0,48)
				0,6 (0,1)	8(7)	G3/4	105		35		0,23 (0,65)
				0,6 (0,1)	8(7)	G1	105		40		0,32 (0,82)
				1 (0,5)	15(13)	G1/4	93		30	12	0,22 (0,53)
				1 (0,5)	15(13)	G3/8				15	0,20 (0,51)
				1 (0,5)	15(13)	G1/2					0,18 (0,48)
				1 (0,5)	15(13)	G3/4	105		35		0,23 (0,65)
				1 (0,5)	15(13)	G1	105		40		0,32 (0,82)
				2 (0,8)	28(25)	G1/2	93		30		0,18 (0,48)
			80	2 (0,8)	28(25)	G3/4	105		35		0,23 (0,65)
			80	2 (0,8)	28(25)	G1			40		0,32 (0,82)
			120	27(21)	70(66)	G3/4			35		0,23 (0,65)
			120	27(21)	70(66)	G1			40		0,32 (0,82)

Observación:

1. Los datos en los paréntesis anteriores son el punto de reinicio, mientras que el otro es el punto de funcionamiento, consulte los datos del punto de reinicio mientras que en la alarma de límite inferior (seguimiento demasiado pequeño), Y consulte los datos del punto de funcionamiento mientras está en alarma de límite superior (monitoreo de flujo demasiado grande).

2. Los datos anteriores se basan en la prueba de que el interruptor está instalado en la tubería horizontal verticalmente y utiliza agua de 20 ℃ como medio.

3. Los datos de presión a prueba se basan en materiales de acero inoxidable 304, presión a prueba de 50bar, 20bar son opcionales.
