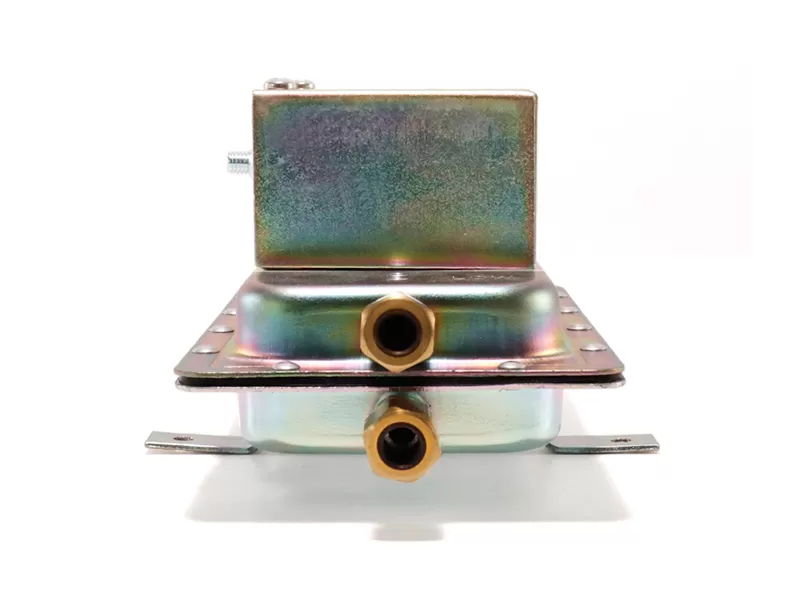

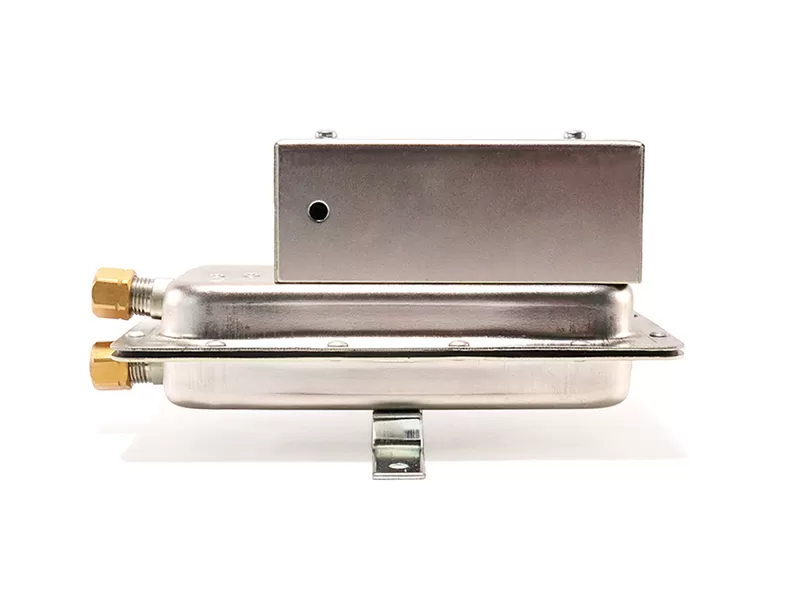

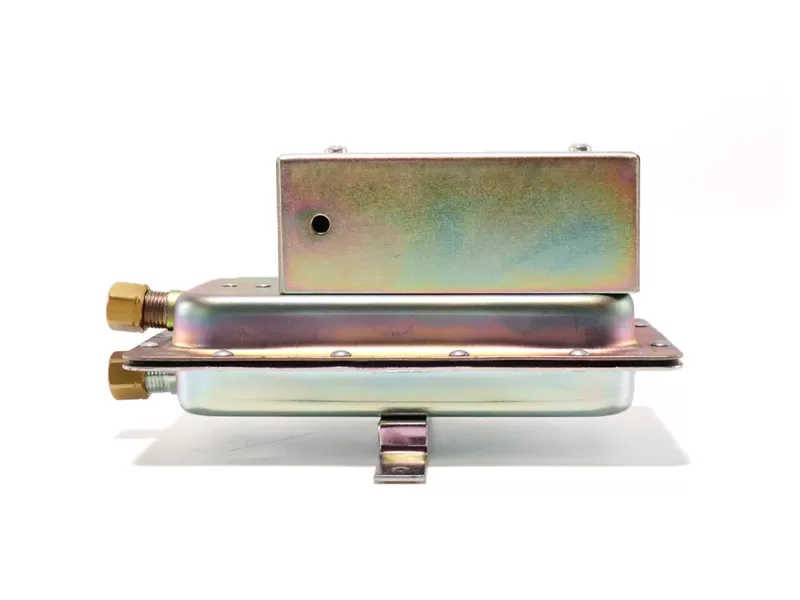

Los LF35 son interruptores de prueba de flujo de aire de uso general diseñados para HVAC, detección de filtros bloqueados y succión de ventiladores, monitoreo de flujo de aire en conductos, tuberías, túneles y otras aplicaciones de gestión de energía. Puede usarse para detectar presión de aire positiva, negativa o diferencial.
Presión de funcionamiento: 1 = 0,5 mbar-30mbar; 2 = 0,2 mbar-5.0mbar
Conexión: 1 = aceptar 0,25 "tubo rígido OD o semi-rigd; 2 = conectores silp-on macho 0,25", adecuados para tubos flexibles
Montaje/fijación: A = soporte A; B = soporte B
Protección de cables: 0 = ninguno; 1 = con protección al cierre
| Modelo | LF35-1 | LF35-2 |
| Medios de comunicación | Aire | |
| Posición de montaje | Diafragma en cualquier plano vertical | |
| Campo Rango ajustable | 0,5 ± 0,05 mbar a 30,0 mbar | 0,2 ± 0,05 mbar a 5,0 mbar |
| Interruptor diferencial | Progresivo, aumentando desde aproximadamente 0,05 mabr en el punto de ajuste mínimo, a Aproximadamente 2,0 mbar en el punto máximo de ajuste | Progresivo, aumentando desde aproximadamente 0,05 mabr en el punto de ajuste mínimo, a Aproximadamente 0,25 mbar en el punto máximo de ajuste |
| Presión máxima | 30mbar | |
| Temperatura de funcionamiento | -40 °C ~ 82 °C | |
| Calificación eléctrica | Servicio piloto 300VA a 115-277VAC, 10A, no inductivo, 277AVC | |
| Conexión | Conectores de tipo de compresión de mangueras y tuercas que aceptan 0,25 "rgid OD o semirrígido Tubo; conector de 0,25 macho "slip-on | |
| Arreglo de contacto | SPDT | |
Conversión: 1mbar = 100Pa 1 "W.C = 249Pa
