Ajuste del interruptor de presión del compresor LF10

¿Por qué hay una necesidad de ajuste del interruptor de presión del compresor? Realmente, la única vez que debe tener que ajustar el interruptor de presión del compresor es cuando reemplaza el interruptor existente, y el nuevo no tiene la misma configuración de presión que el anterior.

¿Sube la presión?

Mucha gente tiene un compresor de aire con un ajuste de presión reducido de, digamos, 120 PSI y un corte en la configuración de presión de 90 PSI. Perciben que no reciben suficiente aire, o presión lo suficientemente alta, para hacer funcionar correctamente su herramienta de aire. Como resultado, quieren aumentar la configuración de presión en su compresor de aire con la expectativa errónea de que al hacer esto, tendrán más aire para hacer funcionar su herramienta de aire por más tiempo o de manera más efectiva o pueden hacer que un compresor de aire que esté clasificado para 120 presión superior de PSI proporcione presiones de aire más altas.

Los ajustes de fábrica para el interruptor de presión del compresor de aire son los ajustes correctos. Su compresor está diseñado para funcionar correctamente en esos ajustes de corte y corte. Al intentar establecer configuraciones de presión más altas que las de la fábrica, un compresor puede volverse inseguro y seguramente se autodestruirá mucho antes de lo esperado.

Intentar subir la configuración del compresor para intentar hacer funcionar una herramienta de aire de alta demanda de aire de manera más efectiva no funcionará. Si su compresor no tiene suficiente capacidad para hacer funcionar su herramienta de aire correctamente, necesita un compresor de aire de mayor capacidad, no un ajuste de presión que sea más alto que el compresor está construido para proporcionar.

Ajuste del interruptor de presión del compresor

Es posible que aún tenga que intentar ajustar la configuración de un nuevo interruptor de presión para que coincida con la configuración del interruptor de presión anterior.

Para hacer un ajuste del interruptor de presión del compresor, deberá quitar la cubierta de su interruptor de presión.

¡Cuidado! Apague la energía del compresor. Está exponiendo cables activos dentro de la cubierta, y se debe tener el cuidado adecuado para asegurarse de no darle a usted mismo oa un transeúnte un shock fatal.

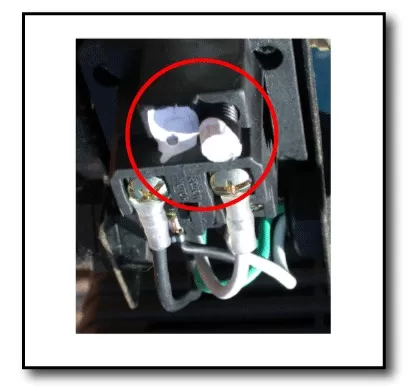

Suponiendo que su nuevo interruptor de presión sea ajustable, algunos no lo son, el proceso de cambiar la configuración dependerá del tipo de ajuste que tenga su nuevo interruptor de presión. En la foto de abajo, la cubierta se ha quitado del interruptor de presión. Los dos elementos de revestimiento blanco dentro del círculo rojo son los ajustes de ajuste de presión para este interruptor. Los ajustes de ajuste de presión se han sellado de fábrica para dejar claro que no se recomienda el ajuste de este interruptor de presión. No intente ajustar la configuración de presión con este tipo de interruptor. Compra un interruptor que tenga la misma configuración de presión de tu antiguo compresor de aire, o compra un interruptor de presión LF10 este propósito está construido para ser ajustable.

Interruptor de presión de rango fijo

El primer tipo es un interruptor de presión de rango fijo. En este tipo, el corte en la presión y el diferencial de presión de corte es fijo. Al Girar la tuerca de ajuste dentro del interruptor de presión, cambia la configuración de corte y corte al mismo tiempo, moviendo el rango de presión hacia arriba y hacia abajo mientras gira la tuerca.

Este interruptor de presión normalmente tiene solo un perno roscado en el que se coloca un resorte y una tuerca de ajuste. Al girar la tuerca en el sentido de las agujas del reloj, aumenta el corte de presión del interruptor. El rango de presión, ese es el punto donde el compresor se corta, también aumentará.

Si el rango de presión de un interruptor de presión de rango fijo era de 45 PSI, por ejemplo, y el corte normal en la presión era de 90 PSI, luego girar el tornillo de ajuste en el sentido de las agujas del reloj puede cambiar el corte en la presión a 95 PSI. La presión de corte se convertiría automáticamente en 140 PSI, o 45 PSI más alto. Al girar aún más la tuerca de ajuste, el corte puede cambiar a 100 PSI y el corte se convertiría en 145 PSI.

Al girar el tornillo de ajuste en sentido contrario a las agujas del reloj, el corte de presión caería y la presión de corte disminuiría la cantidad correspondiente.

Interruptor de rango de presión ajustable

En este tipo de interruptor de presión, es común poder ajustar el corte, el corte y el rango de presión del interruptor de presión.

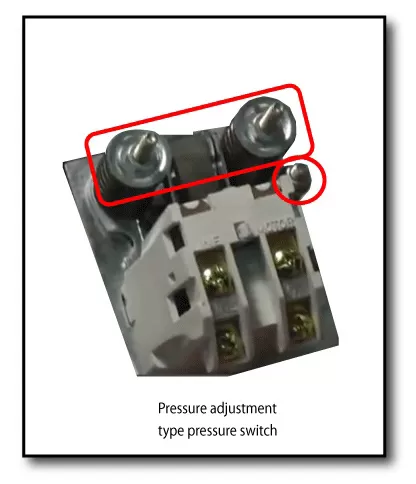

En la foto de arriba, los dos ajustes ubicados dentro del rectángulo rojo permiten al usuario ajustar el corte en la configuración de presión (tuerca izquierda) y la configuración de presión de corte (tuerca derecha). Girar cualquiera de las tuercas de ajuste en el sentido de las agujas del reloj aumentará la configuración de la presión y la inversa si se giran en sentido antihorario.

En este interruptor de presión, la tuerca de ajuste en el pequeño círculo rojo se utiliza para ajustar el rango de este interruptor. Girar en el sentido de las agujas del reloj aumenta la configuración del rango, ajustando las presiones de corte y corte al mismo tiempo.

Es mi interruptor de presión ajustable

Cuando abre su interruptor de presión si ve una configuración similar a la que se muestra en la foto de arriba, entonces su interruptor de presión es de tipo ajustable.

Si ve una configuración similar a la imagen con el sellador en la tuerca como se muestra anteriormente, este interruptor no es ajustable.

Consejos de ajuste del interruptor de presión del compresor

Una vez más, es nuestra recomendación que solo ajuste la configuración de presión de un interruptor de presión para que coincida con la configuración de presión del interruptor que está reemplazando. El aumento de la configuración de presión por encima de la configuración de fábrica en un compresor de aire conducirá a una falla temprana del compresor y puede conducir a una falla catastrófica del compresor.

Si está ajustando el corte en la presión y también cambiando la presión de corte, no es una buena idea tener los dos ajustes demasiado juntos. Si oye que los puntos del interruptor de presión chocan, o el compresor está circulando muy rápidamente, es probable que los dos ajustes, cortados y cortados, estén demasiado juntos. Deje al menos un diferencial de 20 PSI, y preferiblemente un poco más, Cuando ajuste el interruptor de presión para ayudar a prevenir el ciclo rápido y la falla prematura del compresor.

Comentarios, consejos y sugerencias son bienvenidos.
