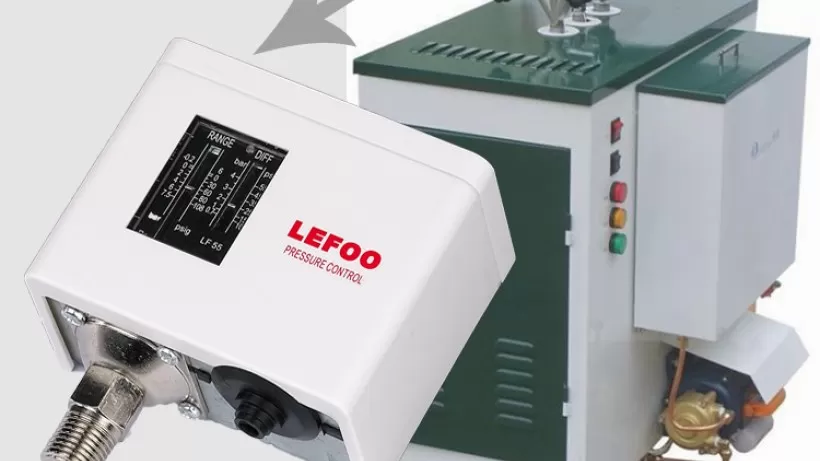

Interruptor de presión genuino

1. ¿Qué es un interruptor de presión?
El interruptor de presión inglés es interruptor de presión. Explicación fácil de entender, este es un interruptor de presión. Un interruptor de presión es una forma de interruptor que cierra un contacto eléctrico cuando se alcanza una cierta presión de fluido en su entrada. Los interruptores pueden diseñarse para hacer contacto cuando la presión aumenta o disminuye. Los interruptores de presión son ampliamente utilizados en la industria para monitorear y controlar automáticamente los sistemas utilizando fluidos presurizados.

Otro tipo de interruptor de presión que detecta la fuerza mecánica; por ejemplo, se utiliza una alfombra sensible a la presión para Abrir automáticamente puertas en edificios comerciales. Tales sensores también se utilizan en aplicaciones de alarmas de seguridad como pisos sensibles a la presión.

Un interruptor de presión para detectar la presión del fluido contiene una cápsula, fuelle, tubo Bourdon, diafragma o elemento de pistón que se deforma o se desplaza proporcionalmente a la presión aplicada. El movimiento resultante se aplica, ya sea directamente o mediante palancas amplificadoras, a un conjunto de contactos del interruptor. Dado que la presión puede cambiar lentamente y los contactos actuarán rápidamente, se utiliza algún tipo de mecanismo de sobrecentro, como el interruptor de acción rápida, para garantizar un funcionamiento rápido de los contactos. Un tipo de interruptor de presión sensible que utiliza un interruptor de mercurio montado en un tubo Bourdon; El peso de desplazamiento de Mercurio proporciona una característica central útil.

El interruptor de presión se puede ajustar, ya sea moviendo los contactos o ajustando la tensión en el contra-resorte. Los interruptores de presión industriales pueden tener una escala y un puntero calibrados para mostrar el punto de ajuste del interruptor. Un interruptor de presión tendrá una histéresis, es decir, Una banda diferencial alrededor de su punto de ajuste, conocida como banda muerta del interruptor, dentro de la cual pequeños cambios de presión no tienen ningún efecto sobre el estado de los contactos. Punto. Algunos tipos permiten el ajuste diferencial.

El elemento de detección de presión del interruptor de presión puede estar dispuesto para responder a la diferencia de dos presiones. Tales interruptores son útiles cuando la diferencia es significativa, por ejemplo, para detectar un filtro obstruido en el sistema de suministro de agua. Los interruptores se diseñarán para responder únicamente a los diferenciales y no comportarse mal a los cambios en la presión del modo común.

Los contactos del interruptor de presión se pueden clasificar para una décima parte de un amperio a aproximadamente 15 amperios, con clasificaciones más pequeñas que se encuentran en interruptores más sensibles. Por lo general, un interruptor de presión operará un relé u otro dispositivo de control, pero algunos tipos pueden controlar directamente pequeños motores eléctricos u otras cargas.

Dado que los componentes internos del interruptor están expuestos al fluido de proceso, deben elegirse para equilibrar la Fuerza y la vida con la compatibilidad con el fluido de proceso. Por ejemplo, los diafragmas de caucho se usan a menudo cuando están en contacto con el agua, pero se degradarán rápidamente si se usan en un sistema que contiene aceite mineral.

Los interruptores diseñados para su uso en áreas peligrosas con gases inflamables tienen un recinto para evitar que el arco en los contactos encienda el gas circundante. También se puede requerir que las carcasas de los interruptores sean resistentes a la intemperie, resistentes a la corrosión o sumergibles.

Un interruptor de presión electrónico combina algún tipo de transductor de presión (medidor de tensión, elemento capacitivo u otro) y un circuito interno para comparar la presión medida con un punto de ajuste. Dichos dispositivos pueden proporcionar repetibilidad, precisión y precisión mejoradas a través de un interruptor mecánico.

2. tipos de interruptores de presión.
A continuación se muestra una clasificación de algunos interruptores de presión comunes en la práctica.

2,1 Interruptor de presión neumática (Relé de presión neumática)
La clasificación específica de los interruptores de presión ayudará a seleccionar y usar equipos con alta precisión e idoneidad, ahorrando tiempo y costos. Las personas dividen los interruptores de presión individuales y dobles según la cantidad de señales de sensor que pueden recibir señales en el dispositivo.

2.1.1 Interruptor de presión única (Relé de presión única)
En comparación con otros relés, los relés individuales se califican como más duraderos si están hechos de buenos materiales, anticorrosión, anti-óxido y anti-oxidación, como cobre, acero inoxidable, plástico.
Estructura del interruptor de presión única: tornillo de ajuste de baja presión LP, tornillo de ajuste diferencial LP, brazo principal, resorte principal, resorte diferencial, caja de expansión, Conector de baja presión, contacto, cable de tornillo terminal, tornillo de tierra, entrada de alambre, mecanismo de giro para apertura y cierre de contacto definitivo, placa de bloqueo, palanca, Lug, botón de Reinicio, para interruptor de alta presión, HP tornillo de ajuste de alta presión, conector de alta presión.

Relé de baja tensión
El relé de baja presión está diseñado para trabajar bajo presión de evaporación o para disparar el circuito del compresor cuando la presión comienza a caer a un nivel que protege el compresor. Además, también se utiliza para ajustar la capacidad de enfriamiento.

Algunos tipos comunes de relés de bajo voltaje: Relé de presión Danfoss Kp2, Danfoss Kp1, Danfoss 1A...
Una cosa que debe explicarse a los clientes es que los contactos del interruptor funcionan a alta velocidad y alto voltaje. La fuerza de cierre del contacto móvil al contacto estático. Esto es necesario para evitar problemas como fuego, pegajosidad de contacto y explosión de contacto causada por la formación de arcos o chispas cuando se abren los contactos. Para los relés, los contactos son muy importantes y el arco es una de las principales razones de la falla del contacto. Desde entonces, los problemas en los contactos se han reducido, alargando la vida útil del relevo.

El momento en que el contacto impulsado y el contacto estático se encuentran con el final del circuito se llama Tiempo de cierre.

El tiempo medio de cierre del relevo es de aproximadamente una milésima de segundo.

Relé de alta tensión
Cuando la presión del agua condensada en la que fluye el refrigerante aumenta, el relé de alto voltaje realiza la tarea de abrir y cerrar. Cuando la presión excede el umbral permitido del compresor de aire, se detiene y comprime el vapor.

El principio de funcionamiento del relé de alta tensión es muy similar al del relé de baja tensión. Sin embargo, la disposición de los contactos será diferente.

Cuando la presión del compresor aumenta y excede el nivel permitido, es decir, excede el valor establecido en el relé, el relé abre el contacto y desconecta el circuito del compresor de aire. Cuando la presión es menor que la presión establecida menos la presión diferencial, el compresor de aire reanudará la operación.

Los relés de alto voltaje se dividen en tres tipos: Relés de alto voltaje que limitan el voltaje, relés de alto voltaje que limitan la seguridad y relés de alto voltaje ordinarios.

2.1.2 Interruptor de presión dual (Relé de presión dual)

Se llama relé de doble presión cuando hay una combinación de relé de baja presión y Relé de alta presión. Se combina en una sola carcasa y realiza la función de ambos relés. El relé dual se disparará cuando la presión exceda el nivel permitido y cuando la presión caiga por debajo del nivel permitido.

Dependiendo del modelo y el diseño, el cierre se puede hacer manualmente con la palanca de reinicio dentro de la carcasa o el botón de Reinicio externo.

Hay una cosa que los clientes deben tener en cuenta al instalar este relé de doble presión Danfoss: este tipo de conexión desde la tubería de succión, la tubería de expulsión debe estar en la posición superior, ayudando a evitar que el aceite caiga en la caja de apilamiento. Hacer esto mantendrá los contactos funcionando correctamente, la caja de apilamiento no está agrupada.

En paralelo con los tipos anteriores, no debemos ignorar el relé de presión de aceite para ayudar a proteger la lubricación del compresor de aire de la mejor manera. Debido a que la presión en el compartimento del compresor de aire cambiará, la presión del aceite de entrada debe cambiarse.

2,2 Interruptor de presión hidráulica

El relé de presión de aceite o el interruptor de presión hidráulica es un tipo de relé con hasta 3 contactos. Hay una línea de aceite diseñada en la parte superior del relé, que se conecta al sistema con la salida de aceite de la bomba hidráulica, una línea de extracción de aceite, una perilla de ajuste de presión.

Cuando la presión de aceite, líquido, agua en el sistema es igual a la presión establecida por el operador, el contacto se cerrará y el motor eléctrico se detendrá.

El interruptor de presión hidráulica tiene muchos tipos divididos según el medio utilizado: aceite, agua. Los precios del interruptor de presión de agua variarán según la marca, el modelo, el tamaño y las especificaciones. La instalación de un interruptor de presión de agua ayudará a proteger la bomba, proteger el sistema de suministro de agua, aumentar la durabilidad, reducir las averías y ahorrar electricidad y agua.

Relé de presión hidráulica

Además de la División anterior, las personas también dividen por origen:

Taiwán, Corea
Japón, India
Alemania, China

O según el fabricante, hay diferentes tipos

Interruptores de presión Danfoss, Honeywell, LEFOO, Saginomiya...
Interruptor de presión Autosigma, Sunny...

Además, sabemos de tipos especiales de interruptores como: Los interruptores de amoníaco están diseñados con acero inoxidable, acero al carbono para limitar la mejor corrosión. Los interruptores Feon pueden estar hechos de acero o aleación de cobre.

Para poder elegir un dispositivo de conmutación basado en la señal de presión adecuada, parámetros tales como: umbral de presión, entorno de medición, peso, presión max-min, temperatura de trabajo... No se puede ignorar. Por.
